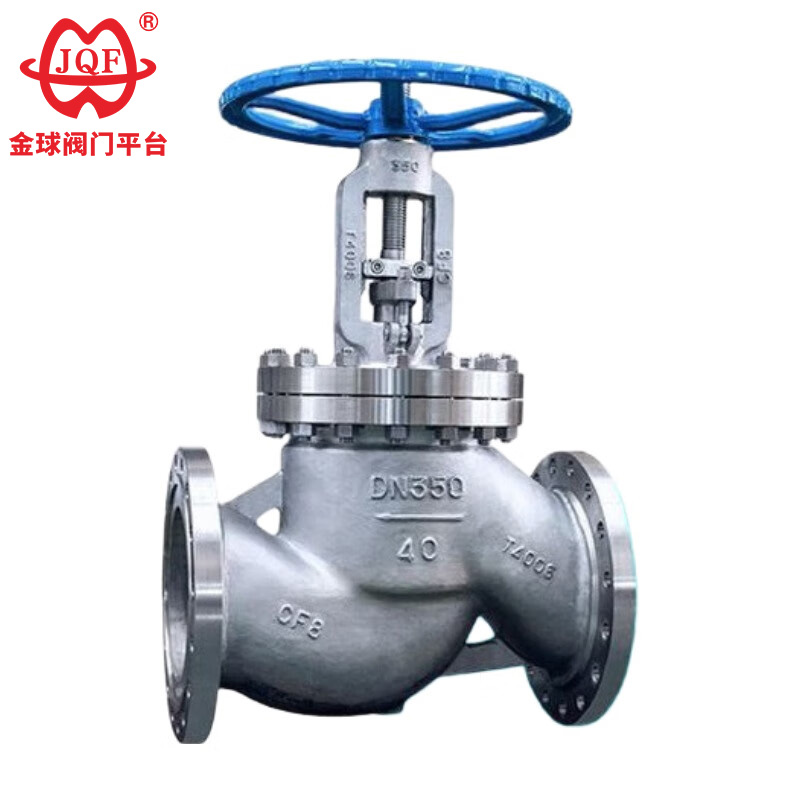

高圧ステンレス鋼グローブバルブ

カスタムサイズやOEM/ODMサービスに対応するJQFバルブ社製の耐久性に優れた高圧ステンレス製グローブバルブは、DINなどの世界規格に準拠し、高度なCNCと検査装置を使用して精度と品質を保証して製造されています。また、堅牢なパフォーマンスを保証する 3 年間の保証も付いています。

お問い合わせを送信

製品説明

JQFバルブ工場は、研究開発、設計、生産、販売、サービスを統合したバルブ製造サプライヤーとして、完全な技術チームと品質管理システムを誇ります。当社の製品は、石油、化学、発電所、環境保護、石炭採掘、排水、新エネルギーなどのさまざまな分野で幅広く使用されています。高品質の高圧ステンレス鋼グローブバルブは、耐久性と信頼性を重視して設計されており、さまざまな媒体や温度条件に適しています。私たちは常に完璧を追求し、すべてのお客様に誠実に対応し、優れた製品とサービスを提供します。私たちは、新規および既存の顧客がビジネスについて話し合うために訪問、電話、または手紙を書くことを心から歓迎します。

1.高強度のバルブステム素材を使用し、バルブ本体にしっかりと接続されており、スムーズな回転と簡単な操作を保証します。
2. 慎重に選択されたネジにより、しっかりと頑丈で錆びにくい接続が保証されます。
3. ステンレス鋼のバルブ本体は、高圧ステンレス鋼のグローブバルブに優れた耐食性と防錆性を提供します。
4. 厚みのあるフランジは堅固な素材で作られており、しっかりと接続されています。

特徴

1. 便利で早い
シンプルな構造なので製造やメンテナンスが容易です。
2. 高速スイッチング、小さなアクション
作動ストロークが短く、素早い開閉応答性。
3.耐久性
密閉性が高く、耐摩耗性があり、堅牢で長寿命です。

経営陣の基準

設計仕様：GB/T12235
構造の長さ: GB / T 12221
フランジ接続：JB/T79
試験・検査：JB/T9002
製品識別:GB/T12220
供給仕様：JB/T7928

主要な外観と接続寸法

呼び径	主な外形寸法と接続寸法
呼び径	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
