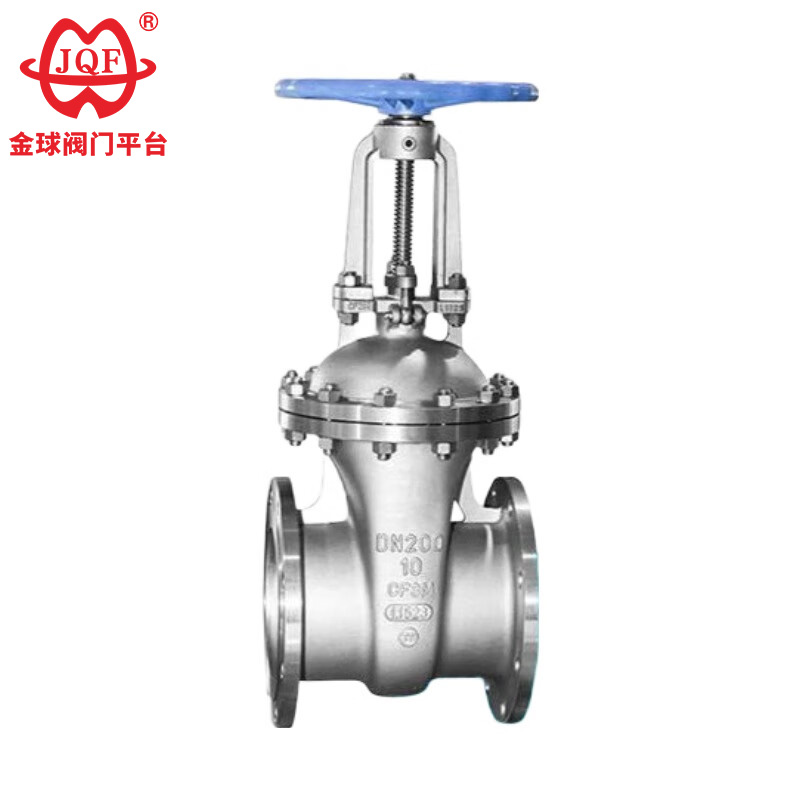

GB規格ステンレスゲートバルブ

JQFバルブ工場はバルブ本体の研究、開発、製造、サービスに取り組んでいます。成熟したデザイン、精緻な職人技、プロフェッショナルな現場ソリューションにより、当社はユーザーから高い評価と賞賛を得ています。当社の高品質 GB 標準ステンレス鋼ゲートバルブは、厳格な 6S 規格に従って製造されており、精巧な仕上がり、高硬度、強力な靭性、および亀裂を防止する高耐圧性を備えています。ご協力をお待ちしております。

お問い合わせを送信

製品説明

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

主な予防措置:

1. 取り付け前検査：バルブの材質と流体媒体、温度、圧力との適合性を確認します。耐久性のある GB 標準ステンレス鋼ゲートバルブの端面に傷がないか検査します。ガスケットの材質が使用要件を満たしていることを確認し、ボルト/ナットが強度要件を満たしていることを確認してください。
2. 取り付け位置の調整: 位置調整を無理に行わないでください。位置のずれは、バルブシートの変形、漏れ、または構造的ストレスを引き起こす可能性があります。バルブ付近の配管を独立して支持してください。均一なトルクが得られるまで、星型の順序でボルトを徐々に締めてください。システムを 24 ～ 48 時間稼働させた後、ボルトを締め直します。
3. 操作手順: 高品質の GB 標準ステンレス鋼ゲートバルブは、全開または全閉である必要があります。部分的に開くと、高速流体によるバルブシート/プレートの浸食が促進されます。ハンドルのみを使用して操作してください。レンチ/レバーは決して使用しないでください。バルブステムには四半期ごとに注油する必要があります。
4. テストとメンテナンス: 設置後、システムの試運転前に、PN 定格圧力の 1.5 倍で GB 標準ステンレス鋼ゲートバルブの静圧テストを実行する必要があります。テスト中は、バルブを下流の機器から隔離する必要があります。
5.保管と取り扱い: バルブは屋内に保管し、湿気から保護する必要があります。取り付ける前に、エンドキャップは取り付けられた位置に留まっている必要があります。

特徴

1. GB規格ステンレス鋼製ゲートバルブは、酸化性酸性媒体に対する耐食性に優れたオーステナイト系ステンレス鋼製です。
2. GB規格ステンレス製ゲートバルブを媒体が流れる際、流れ方向が変化しないため、流体抵抗が低くなります。
3. ゲートの移動方向が媒体の流れ方向と直交しているため、開閉トルクが小さく楽に操作できます。
4. 媒体の流れ方向は制限されず、流体の流れを妨げたり、圧力を低下させたりすることはありません。媒体はゲートバルブのどちらの側からも流れることができ、意図された目的を達成できます。媒体の流れ方向が変化する可能性があるパイプラインに特に適しています。
5. GB規格ステンレスゲートバルブはバルブ本体内に垂直に取り付けられているため、構造長さが短くなります。
6. GB標準ステンレス鋼ゲートバルブは、優れたシール性能を備えています。全開時のシール面の摩耗は最小限です。

エグゼクティブスタンダード

設計仕様：GB/T12234
構造の長さ: GB / T 12221
接続フランジ：JB/T 79.1
試験・検査：JB/T9092
圧力 - 温度: GB / T 9131
製品識別:GB/T12220

パフォーマンスパラメータ

呼び圧力PN（MPa)	場合	試験圧力（MPa)		密封された
呼び圧力PN（MPa)	場合	密封（液体）	シール（ガス）	密封された
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

適切な媒体と適用温度

シェル材質	適切なメディア	適用温度(℃)
クロムニッケルチタン鋼（Pタイプ）	硝酸	≤200
クロムニッケルモリブデンチタン鋼（Rタイプ）	酢酸	≤200

主要部分の素材

ボディ、ボンネット	バルブプレート、シート	バルブステム	ステムナット	フィラー	ハンドル
クロムニッケルチタン鋼	ステンレス鋼、ステンレス鋼＋超硬合金	クロムニッケルチタンステンレス鋼	アルミニウム青銅	テフロン	可鍛鉄
クロムニッケルモリブデンチタン鋼	ステンレス鋼、ステンレス鋼＋超硬合金	クロムニッケルチタンステンレス鋼	アルミニウム青銅	テフロン	可鍛鉄

主な形状と接続寸法

呼び径	主要寸法と接続寸法
呼び径	L	D	D1	D2	b	Z-d	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

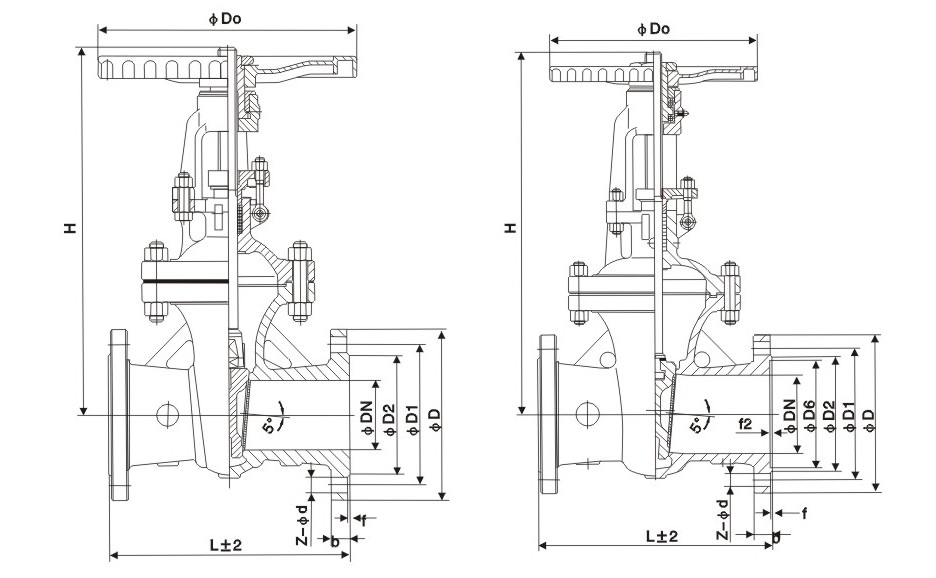

構造図
