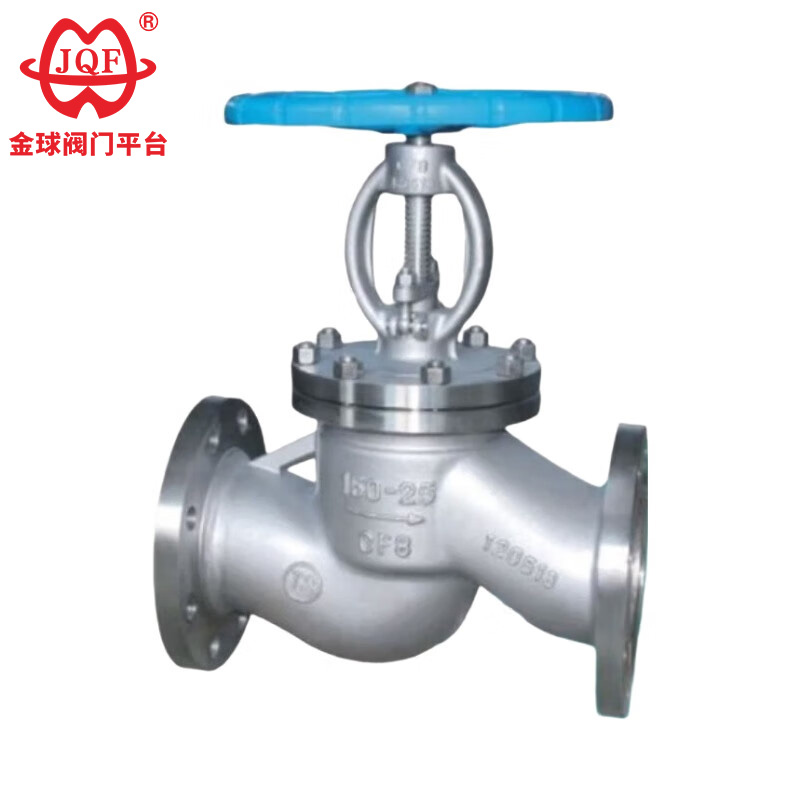

ステンレス製フランジ形グローブバルブ

JQFバルブ工場が製造する高品質のステンレス鋼製フランジ付きグローブバルブJ41H、J41Y、J41Wは、円筒バルブの開閉部品です。シール面は平坦または円錐形で、バルブは流体の中心線に沿って直線的に動きます。 GB ゲートバルブは全開および全閉の用途にのみ適しており、通常は流量調整には使用されません。ご要望に応じて、規制やスロットルのカスタマイズも可能です。

お問い合わせを送信

製品説明

JQFバルブは、科学研究、設計、生産、販売、アフターサービスを一貫して行うフルプロセスバルブ製造工場です。当社の高品質ステンレス鋼製フランジ付きグローブバルブは、アンモニアや天然ガスなどの媒体のパイプライン遮断制御用に特別に設計された安全バルブです。安定したシール性能、強い耐食性、簡単な操作性が特徴です。ステンレスなどの耐食性の高い材質を使用しており、一般的なバルブの耐食性が悪く漏れやすいという問題を解決し、化学工業に適しています。流量の調整にも使用できます。当社は、「高品質の製品を製造する」という原則に基づいて、GB/T19001-2000-ISO9001:2000 品質システム規格に従って生産および運用管理を組織しています。世界最先端の生産ラインや設備を継続的に導入し、お客様のニーズに応える新製品を開発し続けています。将来に向けて、インターネットと双方向コミュニケーションを通じた総合的なサービスを提供していきます。

1. 厳格な材料選択により品質が保証されます。
2. ステンレス製のフランジ付きグローブバルブは、耐摩耗性、耐腐食性、耐高圧性、耐高温性があり、長寿命です。
3. 取り付けが柔軟で、分解が簡単で、便利なハンドホイールの回転が特徴です。
4.ステンレス製のフランジ付きグローブバルブは防水性と防塵性があり、合理的な構造、完璧なデザイン、優れたシール性能を備えています。
5. ステンレス鋼のフランジ付きグローブバルブは、主にアンモニア、燃料ガス、窒素や水素などのガス状媒体の制御に使用されます。

実施基準

設計仕様：GB/T12235
構造の長さ: GB / T 12221
フランジ接続：JB/T79
試験・検査：JB/T9002
製品識別:GB/T12220
納入仕様：JB/T7928

パフォーマンスパラメータ

モデル		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
使用圧力（MPa）		1.6～16.0
適正温度（℃）		≤425		≤150
適切なメディア		水、蒸気、油		弱い腐食性媒体
材料	ボディ、ボンネット	炭素鋼		クロムニッケルチタンステンレス鋼
	バルブステム	クロムステンレス鋼		クロムニッケルチタンステンレス鋼
	シール面	鉄基合金の表面仕上げ	硬化肉盛合金	本体材質
	フィラー	アスベストグラファイト、フレキシブルグラファイト、PTFE

主な形状と接続寸法

呼び径	主要寸法と接続寸法
呼び径	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
