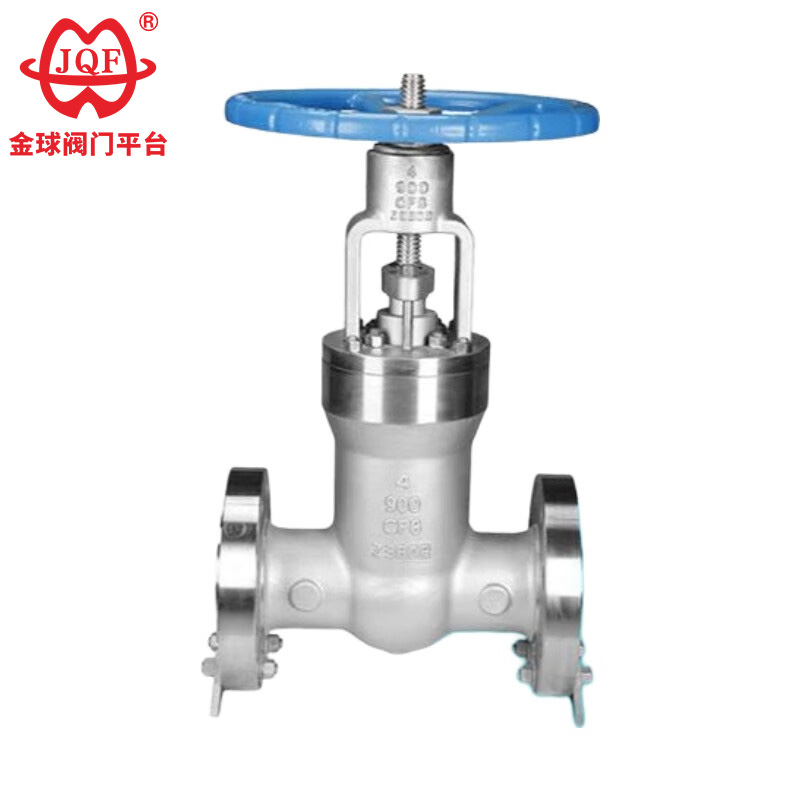

API 高圧ゲートバルブ

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

エグゼクティブスタンダード

設計基準: API 600 / ASME B16.34
構造の長さ ASME B16.10
突合せ溶接サイズ ASME B16.5
テストおよび検査 API 598
圧力 - 温度: ASME B16.34

特徴

API高圧ゲートバルブはパワープラントバルブとも呼ばれます。これらは主に火力発電所のさまざまな配管システムで使用され、媒体 (水や蒸気など) の流れの接続または切断を担当します。発電所用バルブは、通常のバルブと比較して、非常に高い温度や圧力に耐えられることが大きな特徴です。また、セルフシール構造という特別な設計も施されています。この設計には利点があります。システム圧力が高くなるほど、シール効果が向上します。これらの特性により、特定の高温高圧の使用条件で広く使用されており、他のバルブ製品への置き換えが困難です。
1. 摩擦のない開閉：従来のバルブのシール面間の摩擦の問題を解決し、より安定したシール性能を実現します。
2. トップマウント構造：バルブをパイプラインに設置した後、検査やメンテナンスが必要な場合は、バルブを取り外すことなくオンラインで直接行うことができます。これにより、ダウンタイムが大幅に短縮され、メンテナンスコストが節約されます。
3. シングルシート設計: 安全な使用に影響を与えるバルブキャビティ内の異常な圧力上昇の問題を排除します。
4. 低トルク設計：バルブステムの特殊構造により、最小限の力で簡単に開閉が可能です。
5. くさび形シール構造: API 高圧ゲート バルブは、バルブ ステムによって提供される機械力を使用して、くさび形ゲートをバルブ シートに押し付けてシールを実現します。これにより、バルブのシール性能が安定し、パイプライン圧力の変動の影響を受けません。
6. セルフクリーニングシール面構造：API 高圧ゲートバルブのゲートが弁座から傾いて開くと、パイプライン内の流体はゲートシール面の全周に沿って均一に流れます。これにより、高速流体による弁座の一部のみの浸食を防ぎ、シール面に蓄積した不純物を洗い流しセルフクリーニングを実現します。

パフォーマンスパラメータ

主要部分の素材

主な形状と接続寸法
