酸素専用グローブバルブ

JQFバルブ工場は、高品質のシリコン黄銅またはステンレス鋼で作られた高品質のJY41WおよびJY41Yタイプの酸素特殊グローブバルブを製造しており、高い機械的強度、耐摩耗性、優れた安全性などの利点を備えています。製造時には厳格な防油対策が組み込まれており、すべての部品は取り付け前に厳格な脱脂処理が行われます。全サイズに導電性ねじ付きフランジを採用し静電気を防止し、バルブ部分を塵や油による汚れから守ります。この製品には 2 つの素材が用意されています。1 つは鋳造シリコン真鍮のボディ、キャップ、ディスクを備えたもので、もう 1 つは高品質のステンレス鋼をボディ、キャップ、ディスクに使用したものです。

お問い合わせを送信

製品説明

JQF Valve factory's durable oxygen special globe valves are cast from high-quality silicon brass or stainless steel, featuring high mechanical strength, excellent wear resistance, and superior safety. Utilizing an oxygen tubing system, they offer optimal explosion-proof and flame-retardant performance, eliminating potential safety hazards related to oxygen and road conditions. Our efficient quality management system, from raw material production to finished product processing, and our continuous development of new products and technologies are our two long-term competitive advantages. We provide strong support for oxygen special globe valves that meet customer and market demands, and our responsible and reliable after-sales service, along with our ability to meet customized product requirements, are the guarantees of our sustainable development.

1.難燃性と難燃性：酸素特殊グローブバルブの中心部品は完全に銅で作られており、不燃性で火花が発生しないため、粒子を運ぶ高速気流の場合でも安全性を確保します。
2. 多彩な安全機能：防塵・防水・耐油の密閉構造です。酸素に接触するすべての部品は組み立て前に徹底的に洗浄され、グリースが残留しないようにします。特殊な充填材を使用しており、安全・安心にご使用いただけます。

パフォーマンスパラメータ

呼び径（DN）		15－400
呼び圧力（MPa）		1.6	2.5	4
試験圧力	強さ	2.4	3.75	6
（MPa）	シール	1.76	2.75	4.4
適切な温度		200℃以下
適切なメディア		酸素
体		シリコン真鍮、ステンレス
バルブステム		ステンレス鋼
スプール		銅、ステンレス
フィラー		テフロン

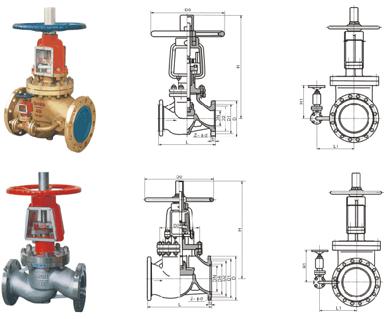

主な形状と接続寸法

呼び径	主要寸法と接続寸法
呼び径	L	D	D1	D2	b	Z-d	H	D0
JY41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
JY41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
