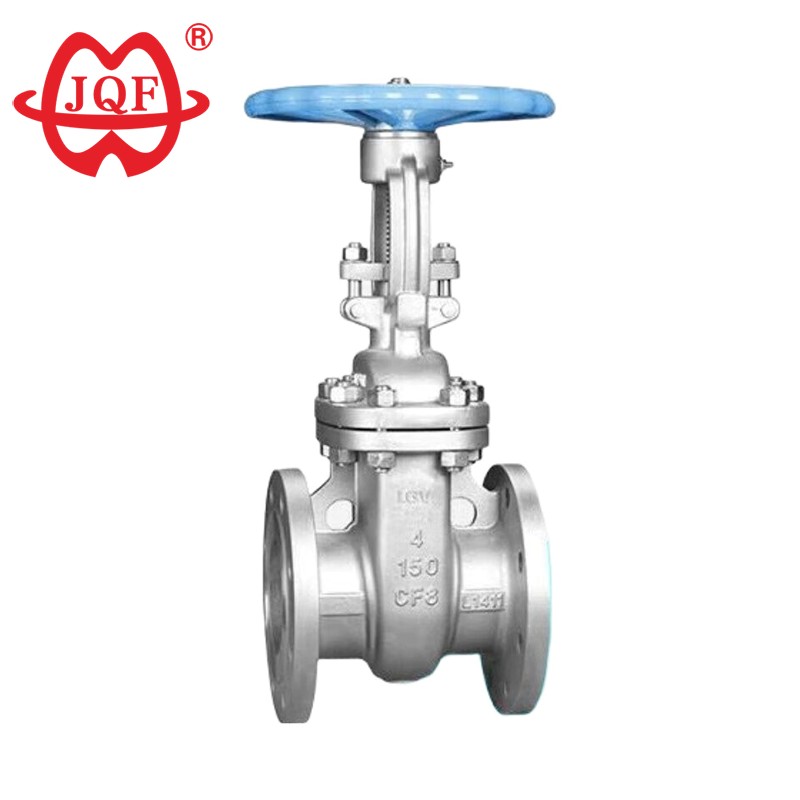

API ステンレス製ゲートバルブ

JQFバルブは、バルブおよびバルブ関連のパイプと継手を専門とする耐久性のあるAPIステンレス鋼ゲートバルブの製造業者および供給業者です。高度な機械技術と自動化システムを活用し、常に優れた品質を維持し、お客様のニーズに迅速かつ正確に対応します。当社の API ステンレス鋼ゲートバルブは、最新のシリカゾル精密鋳造プロセスを使用して鋳造されており、バルブ本体は炭素鋼 (またはステンレス鋼) および合金鋼で作られており、最も要求の厳しい動作条件を満たすように設計されています。

お問い合わせを送信

評価: 5.0

(評価数: 1)

製品説明

The high quality API stainless steel gate valve manufactured by JQF Valve factory is a valve used to shut off or connect media in pipelines in accordance with the American Petroleum Institute (API) standard. It is widely used in industries such as petroleum, chemical, pharmaceutical, and power generation. It is suitable for a variety of media and can be connected by flanges or welding. The product is durable.

この耐久性のある API ステンレス鋼ゲートバルブはフルボア設計を特徴とし、優れた油圧効率を提供します。完全に開くと、媒体は最小限の流体抵抗で直接流れ、システムの圧力損失が低減されます。 API ステンレス鋼ゲートバルブの精密シール面には硬化シール設計が採用されており、従来のゲートバルブと比較して耐摩耗性と耐腐食性があり、優れた性能を発揮します。動作中、ゲートは流れに逆らって垂直上方に移動し、必要最小限のトルクで極めてスムーズな作動を実現し、オペレータの負担を軽減します。 APIステンレス製ゲートバルブは一般用途向けに設計されており、シンプルでコンパクトな構造を誇り、API 600規格に準拠しています。その適応性のある設計は、極端な圧力、温度、直径に耐えることができ、さまざまな媒体や動作環境と互換性があります。さらに、完全に開いた状態での軸対称により、乱流の障害物のない媒体通路が形成され、流れの乱れが排除され、パイプラインのスムーズな動作が保証されます。

アプリケーションシナリオ

上流の石油およびガス事業では、API ステンレス鋼ゲートバルブを使用して、坑口パイプラインを隔離し、高圧条件下での原油抽出を処理し、硫化水素 (H₂S) に対する極めて高い耐性を備えた硫黄含有流体を調整します。 API ステンレス鋼ゲートバルブの硬化ステンレス鋼構造は、硫化水素が豊富な環境での硫化物応力亀裂を防止し、坑口コンポーネントおよび生産マニホールドの不可欠なコンポーネントとなっています。

化学処理プラントでは、API ステンレス鋼ゲートバルブは、酸、アルカリ、溶剤などの腐食性媒体を効果的に処理します。発電所では、ボイラー給水システムに API ステンレス鋼製ゲートバルブが使用されており、その気密遮断機能を利用してタービン起動時の蒸気損失を防ぎます。

水処理エンジニアは、塩分腐食による摩耗を防ぐために、海水淡水化出口で API ステンレス鋼ゲートバルブを使用しています。これらのバルブは、電気腐食に対する耐性があるため、海洋および海洋施設の海水バラストシステムに常に好まれています。

エグゼクティブスタンダード

設計と製造: API 600
フランジサイズ: ANSI B16.5
構造長さ: ANSI B16.10
圧力～温度：ANSI B16.34
検査とテスト: API 598

Z40H アメリカ標準ゲートパラメータ（仕様）

呼び圧力（Lb)	強度試験		ウォーターシール試験		ガスシール試験
呼び圧力（Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.6	60
300	7.8	1125	5.6	815	0.6	60
600	15.3	2225	11.2	1630	0.6	60

主要部分の素材

ボディ、ボンネット、ゲート	WCB	1Cr18Ni9Ti	CF8(304)	CF3(304L)	1Cr18Ni12Mo2Ti	CF8M(316)
シール面	Cr13または超硬合金	ボディ（W）または超硬合金（Y）
ステムと内部パーツ	2Cr13	1Cr18Ni9Ti	0Cr19Ni9(304)	00Cr19Ni11(304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2(316)
フィラー	柔軟なグラファイト
ガスケット	ステンレス製うず巻ガスケット
適切なメディア	水、蒸気、油など	硝酸およびその他の腐食性媒体		強力な酸化媒体	酢酸およびその他の腐食性媒体
適切な温度	-29～425℃	-40～500℃

主な形状と接続寸法

呼び径	主要寸法と接続寸法
呼び径	L	D	D1	D2	b	Z-d	H	D0
150ポンド
50	178	150	120.5	92	16	4-Φ19	323	200
65	190	180	139.5	105	18	4-Φ19	347	250
80	203	190	152.5	127	19	4-Φ19	383	250
100	229	230	190.5	157	24	8-Φ19	457	300
125	254	255	216	185.7	24	8-Φ22	632	300
150	267	280	241.5	216	26	8-Φ22	635	350
200	292	345	298.5	270	29	8-Φ22	762	350
250	330	405	362	324	31	12-Φ25	895	400
300	356	485	432	381	32	12-Φ25	1080	500
350	381	535	476	413	35	12-Φ29	1295	600
400	406	595	540	470	37	16-Φ29	1435	600
300ポンド
50	216	165	127	92	22	8-19	330	250
65	241	190	149	105	25	8-22	368	250
80	283	210	168.5	127	29	8-22	394	300
100	305	255	200	157	32	8-22	473	300
125	381	280	235	186	35	8-22	660	350
150	403	320	270	216	37	12-22	711	350
200	419	380	330	270	41	12-25	813	400
250	457	445	387.5	324	48	16-29	1003	500
300	502	520	451	381	51	16-32	1137	600
350	762	585	514.5	413	54	20-32	1489	600
400	838	650	571.5	470	57	20-32	1581	650
