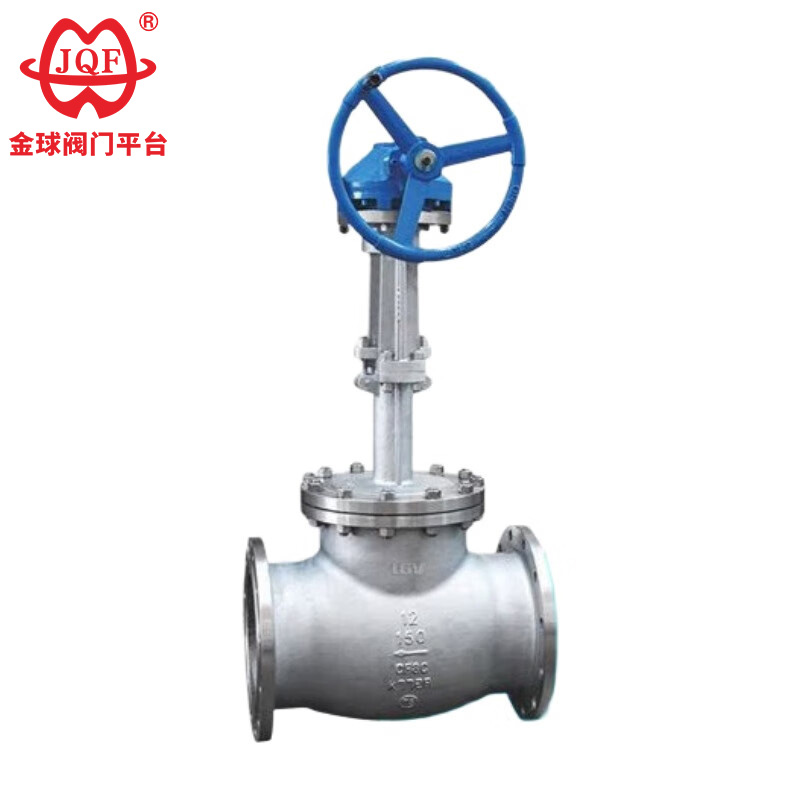

かさ歯車低温グローブバルブ

JQFバルブは、工業用バルブの研究、開発、生産、販売、サービスに特化した高品質ベベルギア低温グローブバルブの専門メーカーです。このベベルギア低温グローブバルブは、極低温液体の保管および輸送機器の管理システムに適しています。柔軟なスイッチングと信頼性の高いシールが特徴で、他の極低温媒体管理システムでも使用できます。当社の製品は厳格な品質テストを受けており、専門スタッフが製品の完璧性を保証するためにあらゆる段階を監督しています。さらに、JQFバルブはさまざまな業界で高い評価を得ています。 JQF を選択するということは、バルブや空気圧アクチュエータに関する業界の専門知識、専門的な顧客サービス、継続的な技術サポートを獲得することを意味します。単一のコンポーネントが必要な場合でも、完全なバルブアセンブリが必要な場合でも、当社はお客様のニーズにお応えします。

1. かさ歯車低温グローブバルブのバルブ本体はグレードIIIのダクタイル鉄で作られており、高強度、良好な靭性、優れた耐食性を備えています。
2. 粉末エポキシ樹脂を使用した静電吸着塗装により、腐食性媒体を効果的にブロックし、耐摩耗性、耐高温性、環境性能に優れています。
3. 厚みのあるバルブ本体により、安定したバルブ性能が保証されます。全体的な抗酸化処理により錆びや腐食を防ぎます。

経営陣の基準

設計・製造：JB/T7749-95
構造長さ:GB/T12221-89
コネクタ：GB/T9113-2000、HG20592-97、SH3406-96GB/T12224-89
検査・試験：JB/T7749-95

主要な外観と接続寸法

呼び径	主な外形寸法と接続寸法							H
	L	D	D1	D2	b	Z-d	D0	-46℃	-101℃	-196℃
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	4-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234
