アンモニアグローブバルブ

JQFバルブの高品質アンモニアグローブバルブは、バルブの専門メーカーとして、安定したシール性能、信頼性の高い動作、強力な耐食性、内部および外部の漏れ箇所が少なく、操作が簡単であることが特徴です。化学パイプラインの一般的なバルブに見られる、耐食性が悪い、穴が開きやすい、シールが悪い、漏れやすいという問題を解決します。化学工業におけるアンモニアガスの輸送パイプラインに適しており、シール性、メンテナンス性、安全性などの長期安定使用の要求を満たしています。当社の製品にご興味がございましたら、お気軽にお問い合わせください。

お問い合わせを送信

製品説明

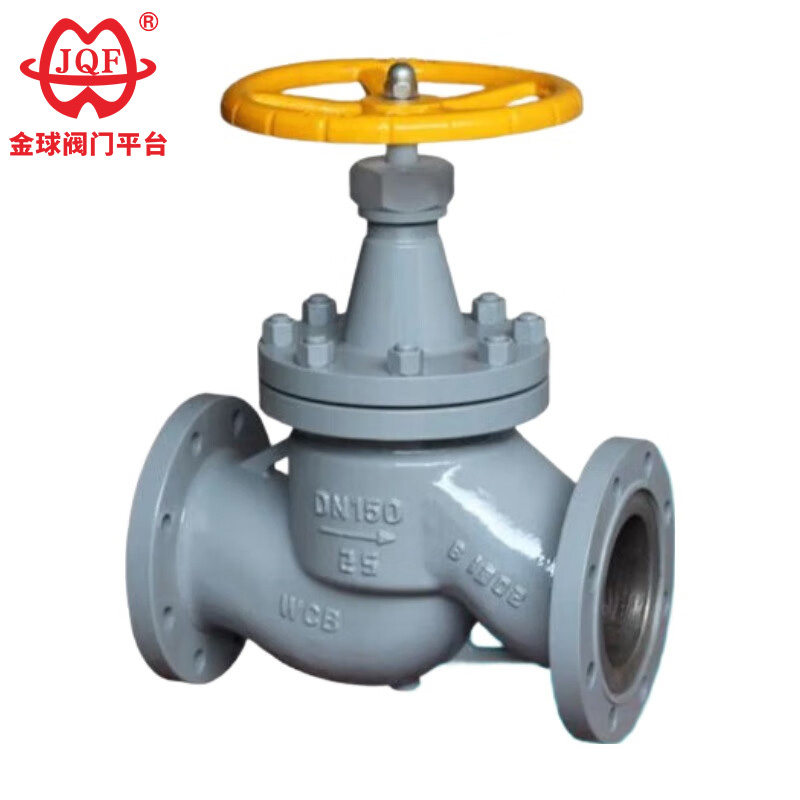

JQF Valve manufactures the ammonia globe valve in stock, a type of valve used to control the on/off switching and flow rate of ammonia media. Typically made of cast steel, it features stable sealing performance and a long service life, meeting the needs of various operating conditions. Its operation involves turning a hand-wheel, which moves the valve stem up and down, thus controlling the opening and closing of the valve to regulate flow. The J41B PN40 ammonia globe valve is a manual, flanged, straight-through type valve with a nylon plastic seat sealing surface, a nominal pressure of PN40, and a carbon steel gate valve body. Applicable media include liquids, gases, ammonia, nitrogen, and hydrogen.

1. 角形フランジ設計: センターフランジは外側に広がる角形構造を採用し、操作ロッドは隠された接続機構を介して駆動されます。

2. 正確な円弧面シール：アンモニアグローブバルブ本体のシール面は円弧状の凸面で設計されており、バルブディスクとの密着性とシール性を確保します。
3. 長持ちする耐摩耗合金：アンモニアグローブバルブのシール面は錆びにくい合金材料で作られており、優れたシール性能と長寿命を保証します。

製品部品の材質

製品タイプ	部品名
製品タイプ	ボディ、ボンネット	バルブステム	フィラー	シール面	ガスケット	ファスナー
J41B-(16/25)C	鋳鋼	炭素鋼	テフロン	バビット	アスベストプラスチックシート	高品質の炭素鋼
J41B-(16/25)O	ダクタイル鋳鉄	炭素鋼	テフロン	バビット	アスベストプラスチックシート	高品質の炭素鋼
J41B-(16/25)K	可鍛鋼	炭素鋼	テフロン	バビット	アスベストプラスチックシート	高品質の炭素鋼

製品形状と構造サイズ

呼び径	主要寸法と接続寸法
呼び径	L	D	D1	D2	b	Z-d	H	D0
J41B-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41B-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
