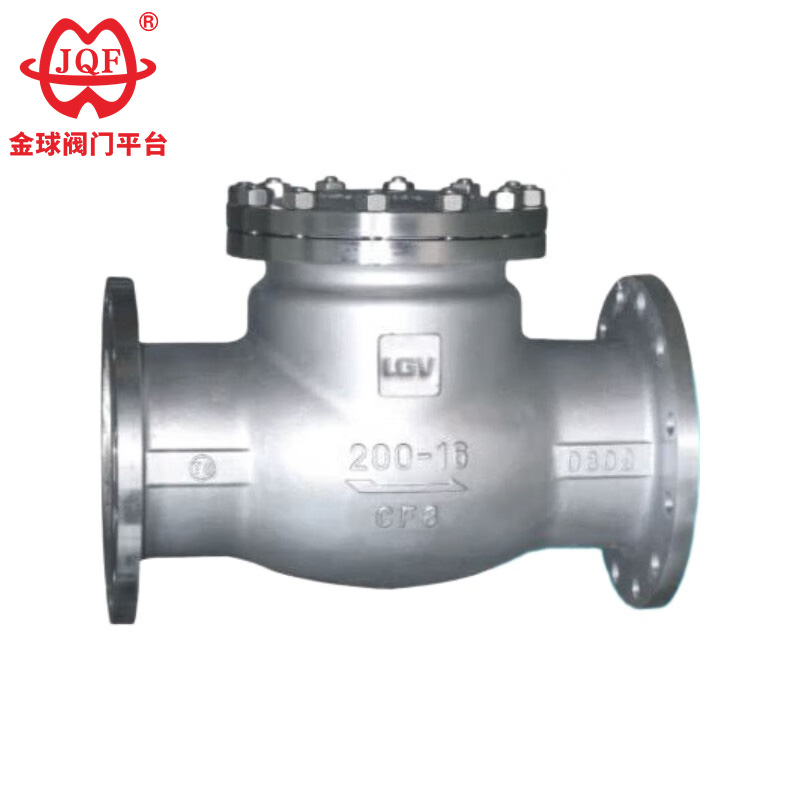

ステンレス製逆止弁

広東金丘バルブ技術有限公司研究開発、製造、販売、サービスを一体化した総合企業です。当社のステンレス製逆止弁は、パイプラインの流れによって生じる力を利用して自動的に開閉します。これらの自動バルブは、石油、化学、冶金、電力などの業界で広く使用されています。当社の製品はその品質、信頼性、安定した性能により、お客様から高い評価をいただいております。

お問い合わせを送信

製品説明

Jinqiu Valve は、中国のステンレス鋼製逆止弁の専門メーカーで、ロッカーアームとバルブディスクの接合部に球面接続構造を利用したロッカーアームのステンレス鋼製逆止弁を製造しています。これにより、バルブディスクが 360 度の範囲内である程度の自由度を持つことが可能になり、適切な微小位置補正が可能になります。

これらのバルブは、化学、冶金、製薬産業で広く使用されています。 H44W および H44Y タイプのステンレス製逆止弁は、主に媒体の逆流を防止し、ポンプとその駆動モーターの逆転を防止し、容器内の媒体の漏れを防止するために配管システムに使用されます。逆止弁は、圧力が主システムまたは補助システムの圧力よりも高い可能性があるパイプラインでも使用できます。

特徴

1. 低い圧力損失: ステンレス鋼製逆止弁のフルボア設計により、開いたときの流れに対する抵抗が最小限に抑えられ、システムのエネルギーが節約されます。
2. 完全自動操作: ステンレス製逆止弁は外部電源や手動介入を必要としません。ラインの流れと圧力のみに基づいて動作します。
3. 信頼性の高いシール: 金属同士または弾性のある (柔らかい) シートで逆流を防ぎます。
4. 堅牢かつシンプルな設計：ステンレス製逆止弁は可動部品が少なく、信頼性が高く、メンテナンスも最小限で済みます。

パフォーマンスパラメータ

モデル		H44W-16P～250
使用圧力（MPa）		1.6～25
適正温度（℃）		≤550
適切なメディア		弱い腐食性媒体
材料	ボディ、ボンネット、ディスク	クロムニッケルチタンステンレス鋼
	シール面	本体密閉型

主要部分の素材

部品名	材質名
体	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
キャップ	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
バルブプレート	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
シール面	ボディ/STL	ボディ/STL	ボディ/STL	ボディ/STL
バルブシャフト	A182 F304	A182 F316	A182 F304L	A182 F316L
ガスケット	柔軟なグラファイト	柔軟なグラファイト	柔軟なグラファイト	柔軟なグラファイト
ボルト	A193 B8	A193 B8M	A193 B8	A193 B8M
ナット	A194 8	A194 8M	A194 8	A194 8M
動作温度	-46～425℃	-46～425℃	-46～425℃	-46～425℃
適切なメディア	弱い腐食性	弱い腐食性	弱い腐食性	弱い腐食性

主な形状と接続寸法

呼び径DN	主要寸法と接続寸法
呼び径DN	L	D	D1	D2	b	Z-d	H
H44W-16P H44W-16R
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44W-25P H44W-25R
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560
