APIチェックバルブ

Jinqiu Valve の高品質 API チェックバルブは、ASME、API、GB 規格を満たしています。先進的な CNC マシニングセンターと金属切断装置を備えた同社は、製品の設計と製造に CAD/CAM テクノロジーを活用し、ISO9001 規格に準拠して API 逆止弁部品の精度と品質を保証しています。

お問い合わせを送信

製品説明

中国のプロ逆止弁メーカーである Jinqiu Valve の API 逆止弁は、完全にアメリカの規格に従って設計および製造されています。これらのバルブは、美しい構造と高度な技術を備えています。 APIチェックバルブは媒体自体の流れに基づいて弁体を自動的に開閉し、逆流を防ぎます。一方向弁、逆止弁、逆流弁とも呼ばれます。主な機能は、培地の逆流防止、ポンプと駆動モーターの逆転防止、容器内の培地の漏れ防止です。

1. 低い流量抵抗: API 逆止弁が全開のとき、流路にほとんど障害物がないため、圧力損失が低くなります。
2. 迅速な閉鎖と逆流防止: バルブディスクのレバーアクションにより、逆流が始まった場合でも迅速な応答と閉鎖が可能です。
3.幅広い適用性：DN50からDN1200以上までの幅広いパイプ径に適しています。

パフォーマンスパラメータ

シリアルナンバー	プロジェクト名	パラメータ
1	呼び圧力PN（MPa)	150ポンド	300ポンド	600ポンド	900ポンド	1500ポンド	2500ポンド
1	呼び圧力PN（MPa)	2.0	5.0	10.0	15.0	25.0	42.0
2	シェル強度試験圧力	室温における呼び圧力の1.5倍
3	高圧シール試験圧力	室温における呼び圧力の1.1倍
4	室温での使用圧力	ASME B16.34 の圧力および温度定格を押します

製品仕様

設計基準	構造の長さ	フランジ接続サイズ	試験と検査	圧力と温度の基準
API6D/ASME B16.34	ASME B16.10	ASME B16.5	API598/API6D	ASME B16.34

主要部分の素材

部品名	材質名
体	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
キャップ	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
バルブプレート	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
シール面	13Cr/STL	STL	ボディ/STL	ボディ/STL	ボディ/STL	ボディ/STL
バルブシャフト	A182 F6a	A182 F11	A182 F304	A182 F316	A182 F304L	A182 F316L
ガスケット	柔軟なグラファイト	柔軟なグラファイト	柔軟なグラファイト	柔軟なグラファイト	柔軟なグラファイト	柔軟なグラファイト
ボルト	A193 B7	A193 B16	A193 B8	A193 B8M	A193 B8	A193 B8M
ナット	A194 2H	A194 4	A194 8	A194 8M	A194 8	A194 8M
動作温度	-29～425℃	-29～540℃	-46～425℃	-46～425℃	-46～425℃	-46～425℃
適切なメディア	スチーム	スチーム	弱い腐食性	弱い腐食性	弱い腐食性	弱い腐食性

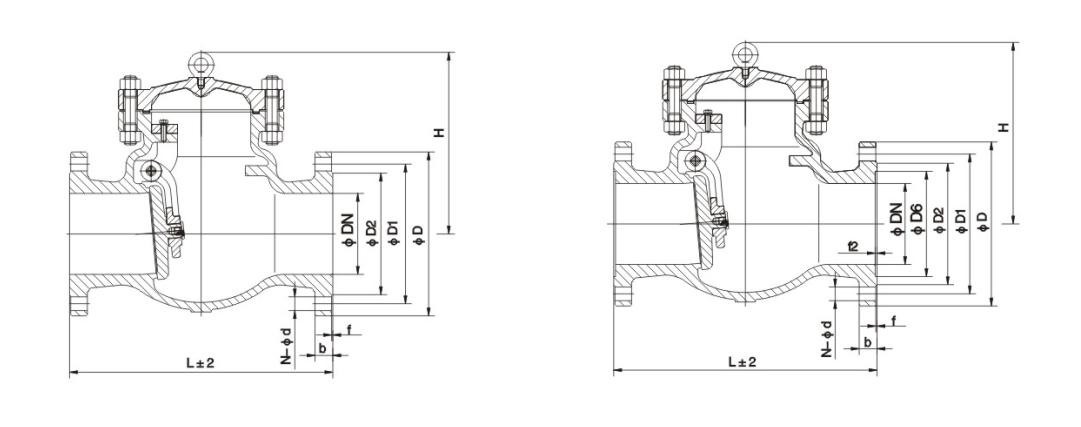

主な形状と接続寸法

呼び径		サイズ
m	で	L	D	D1	D2	b	f	n-Φd	H
H44H-150LB
50	2	203	152	120.5	92	16	1.6	4-19	180
80	3	241	192	152.5	127	19	1.6	4-19	190
100	4	297	229	190.5	157	24	1.6	8-19	203
125	5	330	254	216	186	24	1.6	8-22	229
150	6	356	279	241.5	216	26	1.6	8-22	257
200	8	495	342	298.5	270	29	1.6	8-22	292
250	10	622	406	362	324	31	1.6	12-25	355
300	12	698	483	432	381	32	1.6	12-25	396
H44H-300ポンド
50	2	267	165	127	92	23	1.6	8-19	178
80	3	318	210	168.5	127	29	1.6	8-22	216
100	4	356	254	200	157	32	1.6	8-22	241
125	5	400	279	235	186	35	1.6	8-22	267
150	6	444	318	270	216	37	1.6	12-22	305
200	8	533	381	330	270	42	1.6	12-25	368
250	10	622	445	387	324	48	1.6	16-29	394
300	12	711	521	451	381	51	1.6	16-32	445
H44H-600ポンド
50	2	295	165	127	92	33	6.4	8-19	203
80	3	359	210	168	127	36	6.4	8-22	235
100	4	435	273	216	157	45	6.4	8-25	286
125	5	511	330	266.5	186	52	6.4	8-29	292
150	6	562	356	292	216	55	6.4	12-29	330
200	8	664	419	349	270	63	6.4	12-32	381
250	10	791	510	432	324	71	6.4	16-35	457
300	12	842	559	489	381	74	6.4	20-35	584
