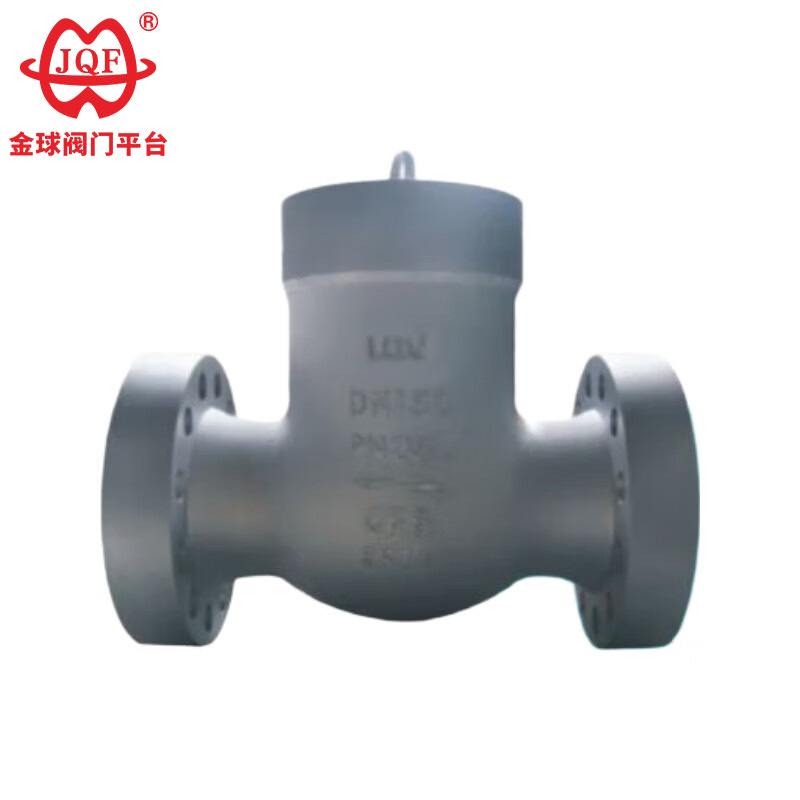

エクストラクタ空気圧逆止弁

Jinqiu Valveは主にボールバルブ、バタフライバルブ、ゲートバルブ、チェックバルブ、フランジなどの製品を製造、販売しています。当社の高品質でカスタマイズされたエクストラクタ空気圧逆止弁は、GB、ANSI、JIS、DIN 規格に従って製造されており、その主な利点は信頼性の高いシールと効果的なウォーターハンマー抑制にあります。当社の製品は価格面で優れており、中国の大部分、ヨーロッパ、東南アジア、中東市場をカバーしています。私たちは、お客様の中国における長期的なパートナーとなることを楽しみにしています。

お問い合わせを送信

製品説明

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. マルチエンド接続、VCR/圧縮フィッティング/メス/オス接続方法はオプションです。
2. 全溶接設計、雌ねじなし。
3. FKM シールリングにより、シールされたスイッチングが可能になります。
4. 上流圧力が 0.14 bar (2 PSIG) 未満の場合、順方向の流れが生成されることがあります。
5. 背圧が 0.4 bar (2 PSIG) 未満の場合は閉じることができます。
6. 標準の平均内面粗さはRa20 uinです。 (0.5um)、Ra10 uinの粗さまで電解研磨。 (0.25um)はオプションです。

注記

エクストラクタ空気逆止弁は、流れの方向を制御する目的のみに設計されており、安全リリース装置としては決して使用しないでください。
エクストラクタ空気逆止弁が一定期間開かれていない場合、その初期開放圧力が設定開放圧力よりも高くなる可能性があります。
H64Y タイプ 1500 (Lb) ～ 2500 (Lb) クラス 1500 ～ 2500Lb の高温突合せ溶接逆止弁、使用温度 -29 ～ 570 ℃ 石油、化学、火力発電所およびその他の条件のパイプライン。

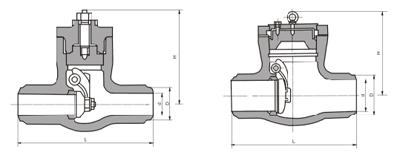

H64Y-1500Lbの主要形状と接続寸法

呼び径 PNS(インチ)	外形寸法と接続寸法			重さ
呼び径 PNS(インチ)	d	L	H	重さ
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lbの主要形状と接続寸法

呼び径PNS(in)	外形寸法と接続寸法			重さ
呼び径PNS(in)	d	L	H	重さ
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400
