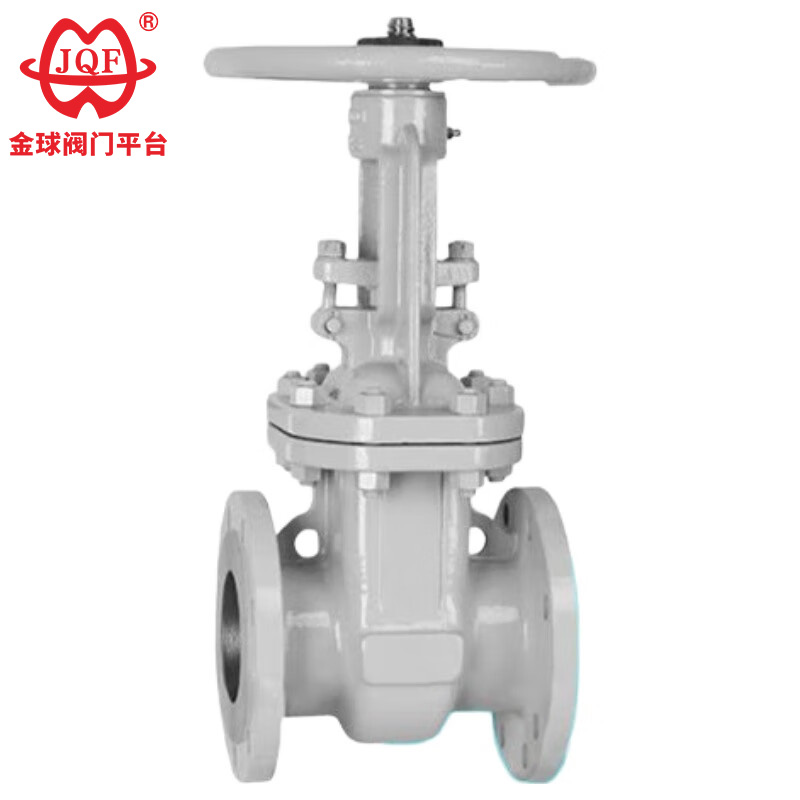

ロシア規格ゲートバルブ

JQFバルブは、科学研究、開発、設計、生産、販売、サービスを統合する中国の大手バルブメーカーです。この高品質のロシア標準ゲートバルブの在庫ノンライジングステムゲートバルブはダクタイル鉄製で、信頼性の高いシールと耐久性を確保するために弾性ゴム製シールリングが装備されています。コンパクトな構造により高い剛性と信頼性を実現し、弾力性のあるゲート設計により異常な荷重や温度下でも変形を防ぎます。このバルブには、大きなサイズでも簡単に操作できるように転がり軸受が装備されており、さまざまな操作条件に合わせてカスタマイズされた材料とシートのオプションをサポートしています。

お問い合わせを送信

製品説明

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. スペース最適化された流体力学アーキテクチャ: 構造的に最適化されたシャーシ設計により、バルブ本体に優れた剛性と妨げられない流れの形状が提供され、圧力降下が最小限に抑えられます。
2. 高度な複合シール表面: ロシア標準ゲートバルブは、独自の冶金技術を利用して耐食合金とタングステンカーバイドマトリックスを組み合わせ、業界標準をはるかに上回る非常に長いサイクル寿命を実現します。
3. 摩擦のないステムオペレーティングシステム: 異方性グラファイトパッキンリングにより、漏れのないステムシールを確保しながら、明確で低トルクの作動を実現し、簡単で楽な操作を実現します。
4. マルチモード作動の統合: ロシア標準ゲートバルブは、手動ハンドホイール、空気圧アクチュエーター、電気モーター、遊星歯車減速機などの包括的な作動互換性を提供し、ユニバーサルな展開を可能にします。
5. 構成可能なバルブディスクトポロジープラットフォーム: 3 つの異なるシーリング構成: 圧力適応型フレキシブルシングルゲート、高負荷剛性シングルゲート、および双方向デュアルパラレルゲート。

実施基準

設計仕様：GB/T12234
構造の長さ: GB / T 12221
接続フランジ：r0CT12815-08-I
試験・検査：JB/T9092
圧力 - 温度: GB / T 9131
製品識別:GB/T12220

パフォーマンスパラメータ

呼び圧力PN（MPa)	場合	試験圧力（MPa)		密封された
呼び圧力PN（MPa)	場合	密封（液体）	シール（ガス）	密封された
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

適切な媒体と適用温度

シェル材質	適切なメディア	適用温度(℃)
炭素鋼（C種）	水、蒸気、油	≤425
クロムニッケルチタン鋼（Pタイプ）	硝酸	≤200
クロムニッケルモリブデンチタン鋼（Rタイプ）	酢酸	≤200
クロムモリブデン鋼（I種）	水、蒸気、油	≤550

主要部分の素材

ボディ、ボンネット	バルブプレート、シート	バルブステム	ステムナット	フィラー	ハンドル
炭素鋼	高品質炭素鋼+超硬またはステンレス鋼	クロムステンレス鋼	アルミニウム青銅	黒鉛アスベストパッキン	可鍛鉄
クロムニッケルチタン鋼	ステンレス鋼、ステンレス鋼＋超硬合金	クロムニッケルチタンステンレス鋼	アルミニウム青銅	テフロン	可鍛鉄
クロムニッケルモリブデンチタン鋼	ステンレス鋼、ステンレス鋼＋超硬合金	クロムニッケルチタンステンレス鋼	アルミニウム青銅	テフロン	可鍛鉄
クロムモリブデン鋼	合金鋼+超硬	クロムモリブデン鋼	アルミニウム青銅	軟質アスベスト	可鍛鉄

主な形状と接続寸法

呼び径	主要寸法と接続寸法
呼び径	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

構造図
