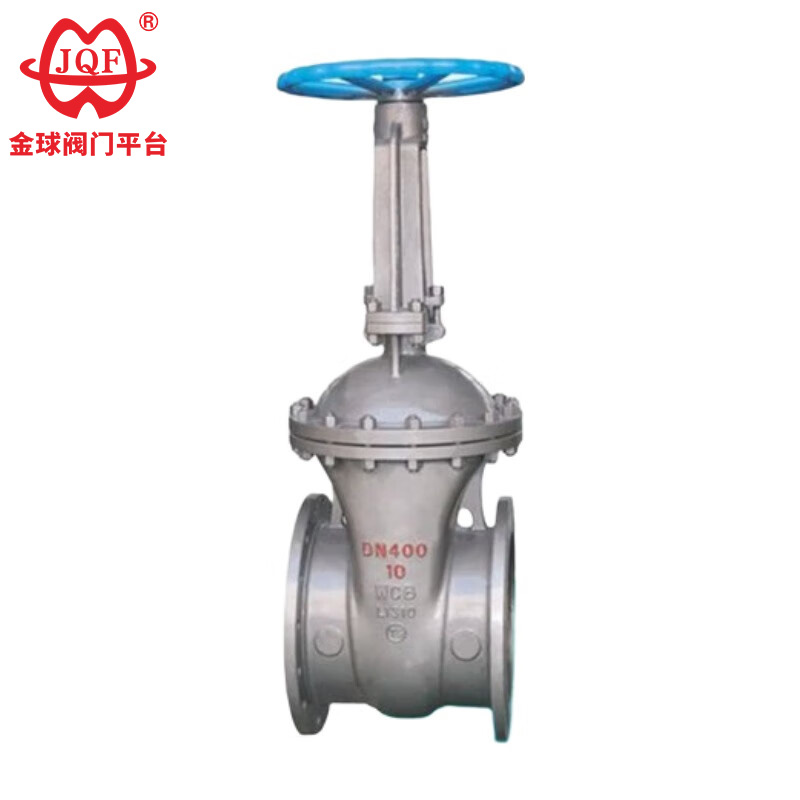

API ステンレス製ゲートバルブ

JQF バルブは、アメリカ石油協会 (API) 規格に従って、パイプライン内の媒体を遮断または接続するために使用されるバルブである、耐久性のある API ステンレス鋼ゲートバルブを製造しています。石油、化学、製薬、発電などの業界で幅広く使用されており、さまざまな媒体に適しています。フランジまたは溶接によって接続できます。当社の製品は価格面で大きなメリットがあり、中国でお客様と長期的なパートナーシップを確立できることを楽しみにしています。

お問い合わせを送信

製品説明

中国の専門バルブサプライヤーであるJQF Valveによって設計された高品質のAPIステンレス鋼ゲートバルブは、最新のシリカゾル精密鋳造プロセスを使用して鋳造されており、その結果、非常に長いバルブ耐用年数を実現します。バルブ本体は炭素鋼（またはステンレス鋼）と合金鋼でできており、取り付けやメンテナンスが簡単です。

特徴

1.低い流体抵抗：APIステンレス鋼製ゲートバルブは全開時に媒体を直接流し、流体抵抗を最小限に抑え、圧力損失を低減します。
2.耐摩耗性シール面: ゲートバルブと比較して、カスタマイズされた API ステンレス鋼ゲートバルブのシール面は摩擦や浸食が少ないです。
3.簡単な開閉：開閉時のゲートの動きは流体方向と直角であるため、駆動力が小さく、操作力が小さくて済みます。
4.シンプルな構造と幅広い適用性：高品質のAPIステンレス鋼ゲートバルブは、構造がシンプルで長さが短く、製造が簡単で、さまざまな圧力、温度、直径に適応し、さまざまな媒体や動作条件に適しています。
5.乱流なし：完全に開くと、API ステンレス鋼ゲートバルブにより無制限の媒体の流れが可能になり、乱流を防ぎ、パイプラインの動作を促進します。

エグゼクティブスタンダード

設計と製造: API 600
フランジサイズ: ANSI B16.5
構造長さ: ANSI B16.10
圧力～温度：ANSI B16.34
検査とテスト: API 598

Z40H アメリカ標準ゲートパラメータ（仕様）

呼び圧力（Lb)	強度試験		ウォーターシール試験		ガスシール試験
呼び圧力（Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.6	60
300	7.8	1125	5.6	815	0.6	60
600	15.3	2225	11.2	1630	0.6	60

主要部分の素材

ボディ、ボンネット、ゲート	WCB	1Cr18Ni9Ti	CF8(304)	CF3(304L)	1Cr18Ni12Mo2Ti	CF8M(316)
シール面	Cr13または超硬合金	ボディ（W）または超硬合金（Y）
ステムと内部パーツ	2Cr13	1Cr18Ni9Ti	0Cr19Ni9(304)	00Cr19Ni11(304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2(316)
フィラー	柔軟なグラファイト
ガスケット	ステンレス製うず巻ガスケット
適切なメディア	水、蒸気、油など	硝酸およびその他の腐食性媒体		強力な酸化媒体	酢酸およびその他の腐食性媒体
適切な温度	-29～425℃	-40～500℃

主な形状と接続寸法

呼び径	主要寸法と接続寸法
呼び径	L	D	D1	D2	b	Z-d	H	D0
150ポンド
50	178	150	120.5	92	16	4-Φ19	323	200
65	190	180	139.5	105	18	4-Φ19	347	250
80	203	190	152.5	127	19	4-Φ19	383	250
100	229	230	190.5	157	24	8-Φ19	457	300
125	254	255	216	185.7	24	8-Φ22	632	300
150	267	280	241.5	216	26	8-Φ22	635	350
200	292	345	298.5	270	29	8-Φ22	762	350
250	330	405	362	324	31	12-Φ25	895	400
300	356	485	432	381	32	12-Φ25	1080	500
350	381	535	476	413	35	12-Φ29	1295	600
400	406	595	540	470	37	16-Φ29	1435	600
300ポンド
50	216	165	127	92	22	8-19	330	250
65	241	190	149	105	25	8-22	368	250
80	283	210	168.5	127	29	8-22	394	300
100	305	255	200	157	32	8-22	473	300
125	381	280	235	186	35	8-22	660	350
150	403	320	270	216	37	12-22	711	350
200	419	380	330	270	41	12-25	813	400
250	457	445	387.5	324	48	16-29	1003	500
300	502	520	451	381	51	16-32	1137	600
350	762	585	514.5	413	54	20-32	1489	600
400	838	650	571.5	470	57	20-32	1581	650
