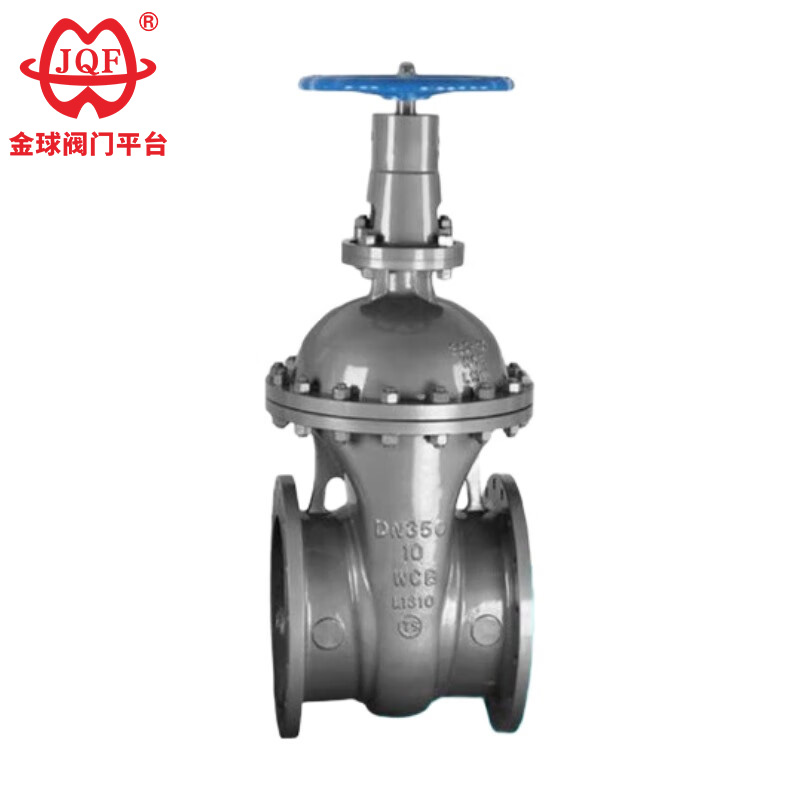

鋳鋼ダークロッドゲートバルブ

JQFバルブファクトリーの高品質鋳鋼ダークロッドゲートバルブは、ステムナットがゲート上部に直接取り付けられており、開閉時に軸方向の変位がなくステムのみが回転する鋳鋼製ゲートバルブです。この設計により、設置スペースが限られた用途に特に適しています。

お問い合わせを送信

製品説明

The Z45H-10C and Z45H-16C Cast Steel Dark Rod Gate Valve in stock manufactured by JQF Valve, a professional valve manufacturer in China, are manual, flange-connected, non-stick wedge-shaped rigid single-plate valves with 13Cr stainless steel seat sealing surface material. The nominal pressure is PN10～PN16, and the valve body material is WCB, which is of high quality and durable.

1. コンパクトな構造、小さな設置スペース: 耐久性のある鋳鋼製ダークロッドゲートバルブは、スペースに制約のある用途に適しています。
2. 高い費用対効果: より小さな直径のバルブの場合、鋳鋼製ダークロッドゲートバルブは比較的単純な構造を備えているため、製造コストが低くなる可能性があります。
3. 環境の高さに制限されない: 先進的な鋳鋼製ダークロッドゲートバルブは、バルブステムが上昇するときに頭上の障害物に遭遇しません。

パフォーマンスパラメータ

他のバルブ製品と比較して、鋳鋼製ダークロッドゲートバルブは、高温高圧、および独自のセルフシール設計が特徴です。圧力が高いほど、シールの信頼性は高くなります。性能と技術的特性により、特殊な使用条件により、この製品は他の製品で置き換えることができない機能となります。

設計基準

モデル	PN	使用圧力/MPa	適正温度/℃	適切なメディア
Z45H-10C	10	1.0	≤425	水
Z45H-16C	16	1.6	≤425	水

主要部分の素材

モデル	材料
モデル	ボディ、ボンネット、バルブプレート	バルブステム	シール面	フィラー
Z45H-10C	WCB	クロムステンレス鋼	13Cr	柔軟なグラファイト
Z45H-16C	WCB	クロムステンレス鋼	13Cr	柔軟なグラファイト

主な形状と接続寸法

呼び径	主要寸法と接続寸法
呼び径	L	D	D1	D2	Z-d	H
Z45H-10C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	8-Φ23	610
250	330	395	350	320	12-Φ23	730
300	356	445	400	370	12-Φ23	950
Z45H-16C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	12-Φ23	610
250	330	395	350	320	12-Φ28	730
300	356	445	400	370	12-Φ28	950
350	381	520	470	438	16-Φ28	1125
400	406	582	525	490	16-Φ31	1200
