ベベルギヤゲートバルブ

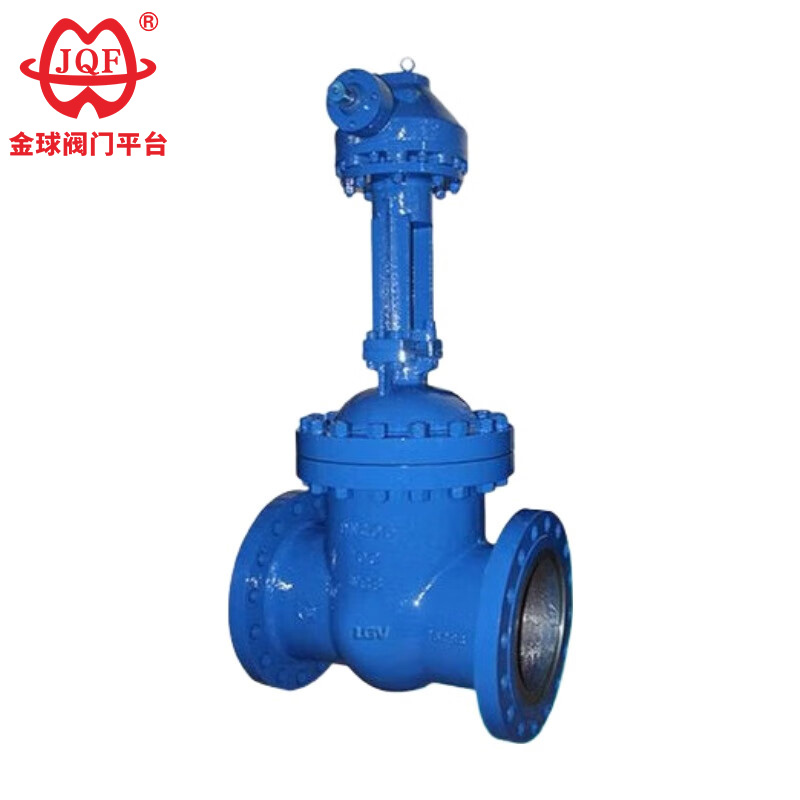

JQF Valveは中国のバルブメーカーおよびサプライヤーです。当社の高品質ベベルギヤゲートバルブは、開閉にベベルギヤ（コイルギヤ）伝達機構を用いた手動ゲートバルブの一種です。省力化とトルクアップ効果が得られる歯車伝動装置で、特に大口径・高圧下でのゲートの精密かつ安定した制御に最適です。当社のかさ歯車ゲートバルブは、価格面で大きな利点をもたらします。

お問い合わせを送信

製品説明

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

製品の使用法

Z540H、Z540Y、Z540W タイプ PN16 ～ PN160 梁谷弁有限公司製鋼製ベベルギヤ駆動ウェッジゲートバルブ。ベベルギヤ駆動、フランジ接続、ウェッジタイプの弾性ゲート。シートシール面材質は表面溶接合金（Z540H-16C～160、Z540Y-16C～160、Z540Y-16I～160I、Z540Y-16P～160P、Z540Y-16R～160R）、ステンレス鋼（Z540W-16P～160P、 Z540W-16R～160R）、呼び圧力PN16～PN160。バルブボディの材質は炭素鋼（Z540H-16C～160、Z540Y-16C～160）、クロムモリブデン合金鋼（Z540Y-16I～160I）、ステンレス鋼（Z540W-16P～160P、Z540Y-16P～160P、Z540W-16R～）です。 160R、Z540Y-16R～160R）ゲートバルブ。

製品の利点:

1. カスタマイズされたベベルギヤゲートバルブは、高度な標準、信頼性の高いシール、優れた性能、魅力的な外観を備えています。
2. 柔軟な切り替えが可能なくさび型バルブプレート構造。
3. バルブプレートとシートはステライト合金から溶接されています。
4. バルブステムには焼入れ・焼戻し処理を施し、耐食性・耐摩耗性を向上させています。
5. 複数の管フランジ規格とフランジシール面タイプを用意しています。
6. 高品質のかさ歯車ゲートバルブは、さまざまな圧力、温度、媒体条件に適合するさまざまなボディ材質で入手できます。

パフォーマンスパラメータ

モデル	PN	使用圧力/MPa	使用温度/℃	適切なメディア
Z540H-16C-160	16-160	1.6～16.0	≤425	水、蒸気、油
Z540Y-16C-160	16-160	1.6～16.0	≤425	水、蒸気、油
Z540H-16I-160	16-160	1.6～16.0	≤550	蒸気、油
Z540W-16P-40P	16-40	1.6～4.0	≤150	腐食性媒体
Z540Y-16P-160P	16-160	1.6～16.0	≤150	腐食性媒体
Z540W-16R-40R	16-40	1.6～4.0	≤150	腐食性媒体
Z540Y-16R-160R	16-160	1.6～16.0	≤150	腐食性媒体

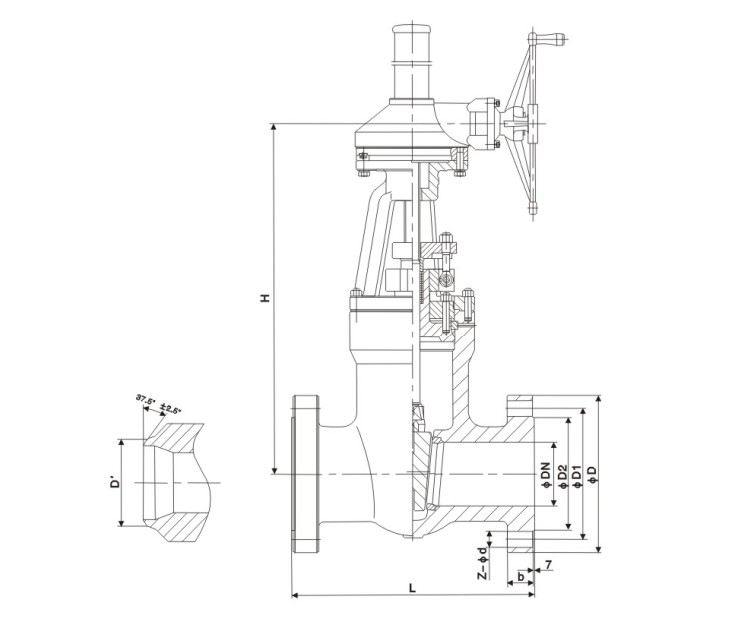

主な形状と接続寸法

呼び径	主要寸法と接続寸法
呼び径	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400
