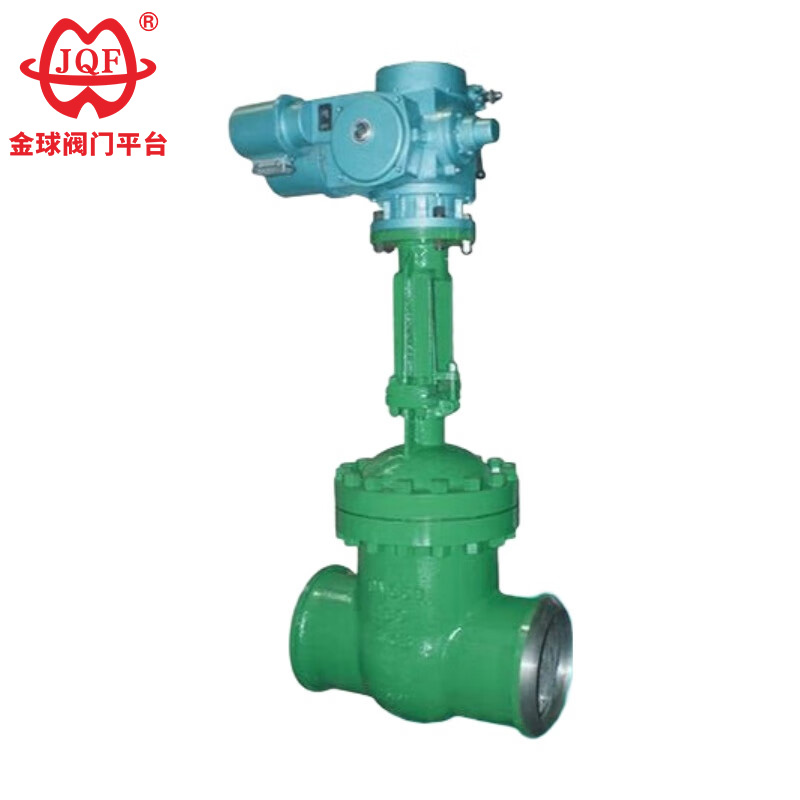

電気ゲートバルブ

JQFバルブファクトリーでは、各種標準バルブの製造だけでなく、お客様のご要望に応じたバルブの設計・製造も行っております。当社の高品質電動ゲートバルブは、電動アクチュエータと溶接端で接続されたゲートバルブ本体を一体化した自動バルブ装置です。遠隔操作、素早い開閉、バルブの自動管理を実現します。これは、高圧、高温、高リスク、またはアクセスが困難な作業条件に特に適しており、最新の産業用パイプライン自動化制御の重要な機器です。

お問い合わせを送信

製品説明

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

エグゼクティブスタンダード

設計仕様：GB/T12234
構造の長さ: GB / T 12221
接続フランジ：JB/T 79.1
試験・検査：JB/T9092
圧力 - 温度: GB / T 9131
製品識別:GB/T12220

電気ゲートバルブは、完全な開閉が必要な用途に適しています。つまり、これらはオン/オフスイッチとして使用され、通常は遮断弁としてパイプラインに設置され、流量制御には適していません。バルブが完全に開くと、通路は完全に遮られず、媒体は実質的に圧力損失なく真っすぐに流れることができます。したがって、低圧力損失を優先し、流路を妨げないことが必要なシステムに最適です。

特徴

1. コンパクトな構造、合理的な設計、優れたバルブ剛性、滑らかな流路、低い流量係数。
2. シール面はステンレス鋼および硬質合金材料でできており、長寿命を保証します。
3. 電気ゲートバルブは柔軟なグラファイトパッキンを使用しており、信頼性の高いシールと簡単で柔軟な操作を保証します。
4. 電気ゲートバルブは、手動、空気圧、電気、またはギアによって駆動できます。
5. フレキシブルウェッジシングルゲート、リジッドウェッジシングルゲート、ダブルゲートの 3 つの構造オプションが利用可能です。

パフォーマンスパラメータ

呼び圧力PN（MPa)	場合	試験圧力（MPa)		密封された
呼び圧力PN（MPa)	場合	密封（液体）	シール（ガス）	密封された
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

適切な媒体と適用温度

シェル材質	適切なメディア	適用温度(℃)
炭素鋼（C種）	水、蒸気、油	≤425
クロムニッケルチタン鋼（Pタイプ）	硝酸	≤200
クロムニッケルモリブデンチタン鋼（Rタイプ）	酢酸	≤200
クロムモリブデン鋼（I種）	水、蒸気、油	≤550

主要部分の素材

ボディ、ボンネット	バルブプレート、シート	バルブステム	ステムナット	フィラー	ハンドル
炭素鋼	高品質炭素鋼+超硬またはステンレス鋼	クロムステンレス鋼	アルミニウム青銅	黒鉛アスベストパッキン	可鍛鉄
クロムニッケルチタン鋼	ステンレス鋼、ステンレス鋼＋超硬合金	クロムニッケルチタンステンレス鋼	アルミニウム青銅	テフロン	可鍛鉄
クロムニッケルモリブデンチタン鋼	ステンレス鋼、ステンレス鋼＋超硬合金	クロムニッケルチタンステンレス鋼	アルミニウム青銅	テフロン	可鍛鉄
クロムモリブデン鋼	合金鋼+超硬	クロムモリブデン鋼	アルミニウム青銅	軟質アスベスト	可鍛鉄

主な形状と接続寸法

呼び径	主要寸法と接続寸法
呼び径	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

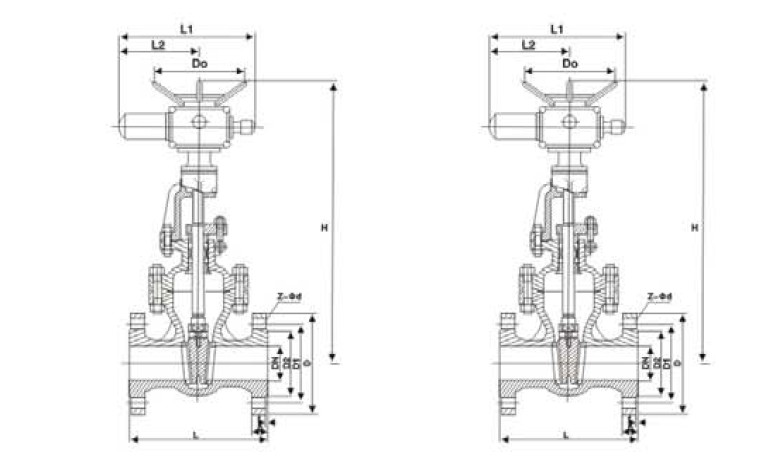

構造図
