フラットゲートバルブ

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1.フルボア設計で流動抵抗を最小限に抑えます。
2.ブラシ支援パイプライン洗浄、
3.双方向シール用フローティングシート
4.低い開閉トルク
5.簡単な操作性と高い安全性を実現する圧力逃がし機構とグリース注入機構
6.ゼロ漏れ性能。

製品の使用法

JQFバルブはスライドバルブの一種であるフラットゲートバルブを製造しています。閉鎖要素は、シングル ゲートまたは間に拡張機構を備えたダブル ゲートにすることができます。バルブシートに対するゲートの圧力は、フローティングゲートまたはフローティングバルブシートに作用する媒体の圧力によって制御されます。ダブルゲートバルブの場合、2 つのゲート間の膨張機構がこの圧力を補います。

製品カテゴリー

構造上の特徴

1. フローティング双方向シール
カスタマイズされたフラット ゲート バルブ シートにより双方向の開閉が可能になり、確実なシールと柔軟な操作が保証されます。
2. 硬質耐食ガイド材
ゲートには正確な位置決めのためのガイド ストリップが装備されており、シール面にはタングステンカーバイドの耐侵食層がスプレーされています。
3. 流量抵抗ゼロ設計
フラットゲートバルブ本体の高耐圧性。完全に開いた場合、直線の流路は等しい直径のパイプに近似します (流れ抵抗 ≤ 0.03)。
バルブステムの複合パッキンによる多段シールにより摩擦係数を40%低減。
4. 2段シール機構
時計回りに閉める場合:
中圧が入口バルブシートを押して一次シールを形成します。
ゲートが出口バルブシートを押して二重シールを形成します。
5. 革新的なオンラインメンテナンス
二重シール構造により、生産を中断することなく脆弱な部品を交換できます。この技術は、国内外の同様の製品をリードしています。
6. プログレッシブ開閉制御
反時計回りに開くとゲートが上昇し、徐々にガイド穴が流路に重なり、限界位置で100%全開になります。

設計基準

設計・製造規格：JB/T5298
構造長さ規格：JB/T5298
接続フランジ規格：GB/T9113
圧力温度グレード：GB/T 12224-2005
試験試験規格：GB/T13927-2008、JB/T5298

パフォーマンスパラメータ

主な形状と接続寸法

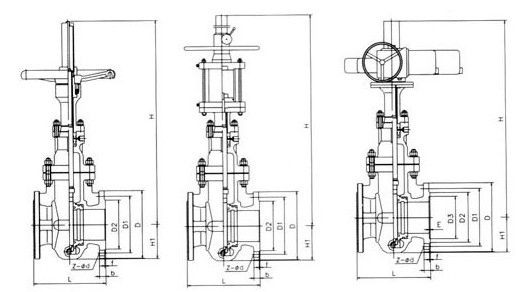

構造図
