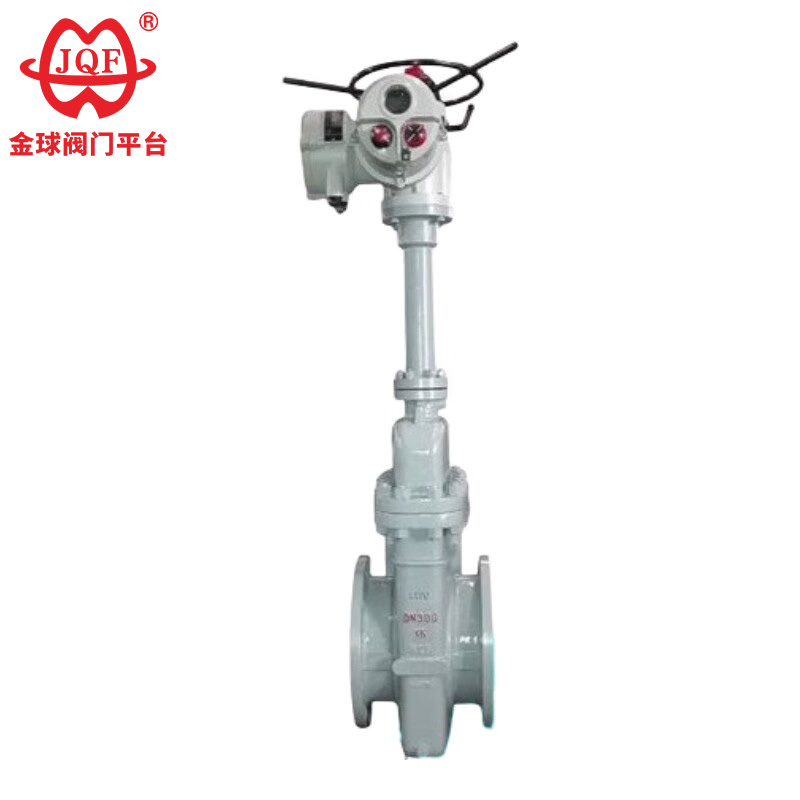

電気式フラットゲートバルブ

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. 作動方式による分類：手動パラレルゲートバルブ、空圧パラレルゲートバルブ、電動パラレルゲートバルブ
2. 適用シナリオによる分類：オリフィス型パラレル ゲート バルブ、非オリフィス型パラレル ゲート バルブ、油田専用パラレル ゲート バルブ、パイプライン輸送用パラレル ゲート バルブ、ガスシステム用パラレル ゲート バルブ

構造上の特徴

1. フローティング双方向シール
電動フラットゲートバルブのフローティングシートにより双方向の開閉が可能となり、確実なシールと柔軟な操作性を確保します。
2. 硬質耐食ガイド材
ゲートには正確な位置決めのためのガイド ストリップが装備されており、シール面はタングステンカーバイドの防食層でコーティングされています。
3. 流量抵抗ゼロ設計
電動式フラットゲートバルブの弁体は高い耐圧性を備えています。完全に開くと、直進流路は同じ直径のパイプの流路に近似します (流れ抵抗 ≤0.03)。
バルブステムには複合パッキンによる多段シールを採用し、摩擦係数を40％低減しました。
4. 2段シール機構
時計回りに閉める場合:
中圧が入口バルブシートを押して一次シールを形成します。
ゲートが出口バルブシートを押して二重シールを形成します。
5. 革新的なオンラインメンテナンス
二重シール構造により、生産を中断することなく摩耗部品を交換できます。この技術は国内外の類似製品の中でトップクラスです。
6. プログレッシブ開閉制御
反時計回りに開くとゲートが上昇し、徐々にガイド穴がチャンネルに重なり、最端位置で100%全開に達します。

設計基準

パフォーマンスパラメータ

主な形状と接続寸法

構造図
