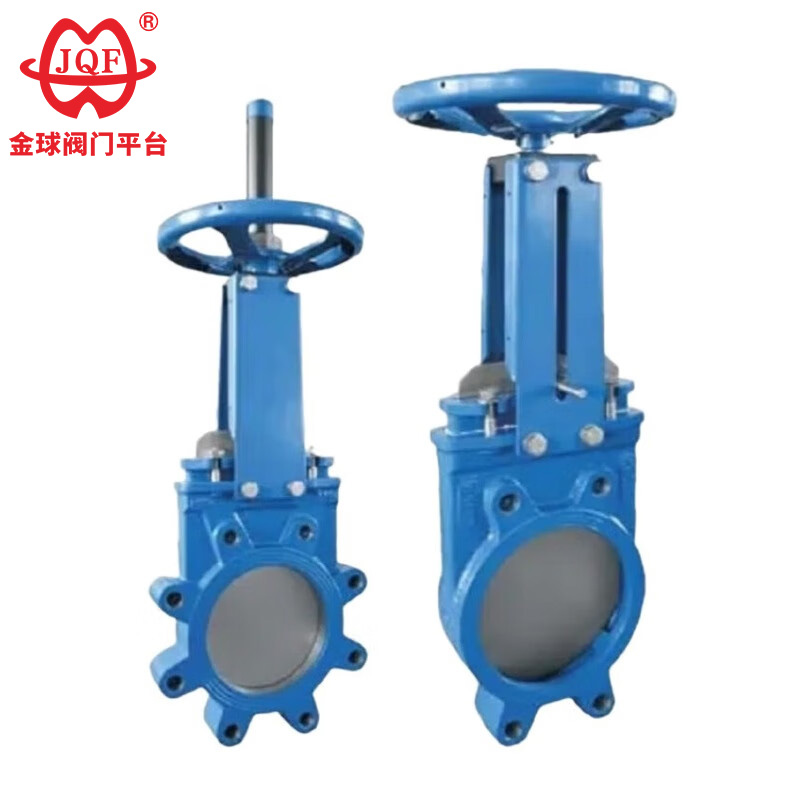

スラリーナイフエッジゲートバルブ

JQFバルブが製造するナイフゲートバルブは、石炭、フィルター残渣スラリー、廃水、泥、土、紙パルプ、灰残渣スラリーなどで広く使用されています。耐久性のあるスラリーナイフエッジゲートバルブは、ナイフゲートバルブとしても知られ、ナイフタイプのスラリーバルブです。その開閉部分がゲートになっています。ゲートの移動方向は流体の方向に対して垂直です。繊維材料をカットできるブレード状のゲートによりメディアをカットします。

This Slurry Knife Edge Gate Valve can be operated both manually on-site and remotely. If required, it can also be customized with a remote position display function or integrated into a centralized control system for unified remote operation.

1. この高品質スラリーナイフエッジゲートバルブは 2 ピースボディ設計を特徴とし、優れたシール性能と実質的に漏れのない動作を実現します。さまざまなスラリーを処理できるように特別に設計されており、バルブシート付近でのスラリーの蓄積を効果的に防ぎ、ゲート通路とシートエリアを清潔に保ちます。
2. 弁本体の構造がシンプルかつコンパクトで、内部流路が滑らかなので流体の流れの抵抗が少なくなります。
3. ゲートはステンレス鋼製で、表面は細かく研磨され、滑らかな感触です。この設計により、バルブ動作中のパッキンとバルブシートの摩耗が最小限に抑えられ、これらの摩耗部品の寿命が延びます。
4. バルブには耐久性のあるステンレス鋼のステムと両頭ボルトが装備されており、より迅速な開閉動作が可能です。

設置・使用仕様

1. バルブ キャビティの事前検査要件: スラリー ナイフ エッジ ゲート バルブを取り付ける前に、キャビティとシール表面を徹底的に検査し、汚れや砂が残っていないことを確認します。
2. 接続を均等に締めます: すべての接続点のすべてのボルトを均等に締めます。
3. パッキン調整基準：パッキンを点検し、適切に圧縮してください。シール機能を実現しながら、スムーズでスムーズなゲート開閉を実現します。
4. モデルと流れ方向の確認: 設置前に、ユーザーはアドバンスト スラリー ナイフ エッジ ゲート バルブのモデルと接続寸法を確認し、媒体の流れ方向がバルブのマークと一致していることを確認する必要があります。
5. 動作スペースの確保: 設置中、ユーザーはスラリー ナイフ エッジ ゲート バルブ アクチュエータ用に十分な動作スペースと設置スペースを確保する必要があります。
6. ドライブユニットの配線仕様： アクチュエータの配線接続は添付の回路図に従って厳密に行ってください。
7. 定期的なメンテナンスと保護: スラリー ナイフ エッジ ゲート バルブには、指定されている定期的なメンテナンスが必要です。シールの破損を防ぐために、いかなる形の衝撃や圧力も避けてください。 8. バルブ本体のオーバーホール後のテスト: スラリーナイフエッジ ゲート バルブのオーバーホールが完了した後、ユーザーは製品に対して必要な性能テストを実施する必要があります。

使用とメンテナンス

主な形状と接続寸法

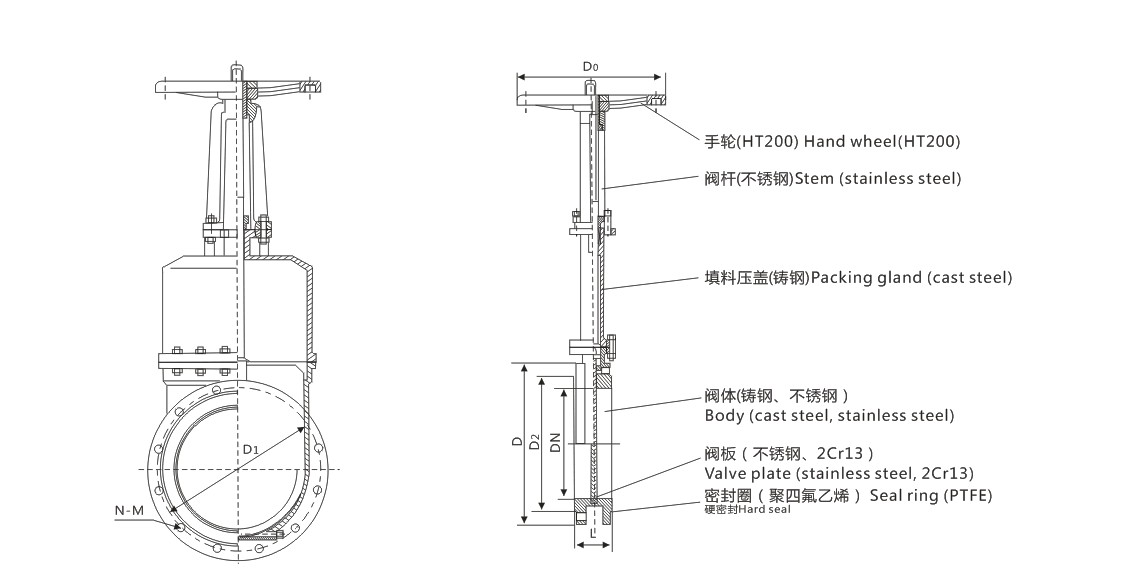

構造図
