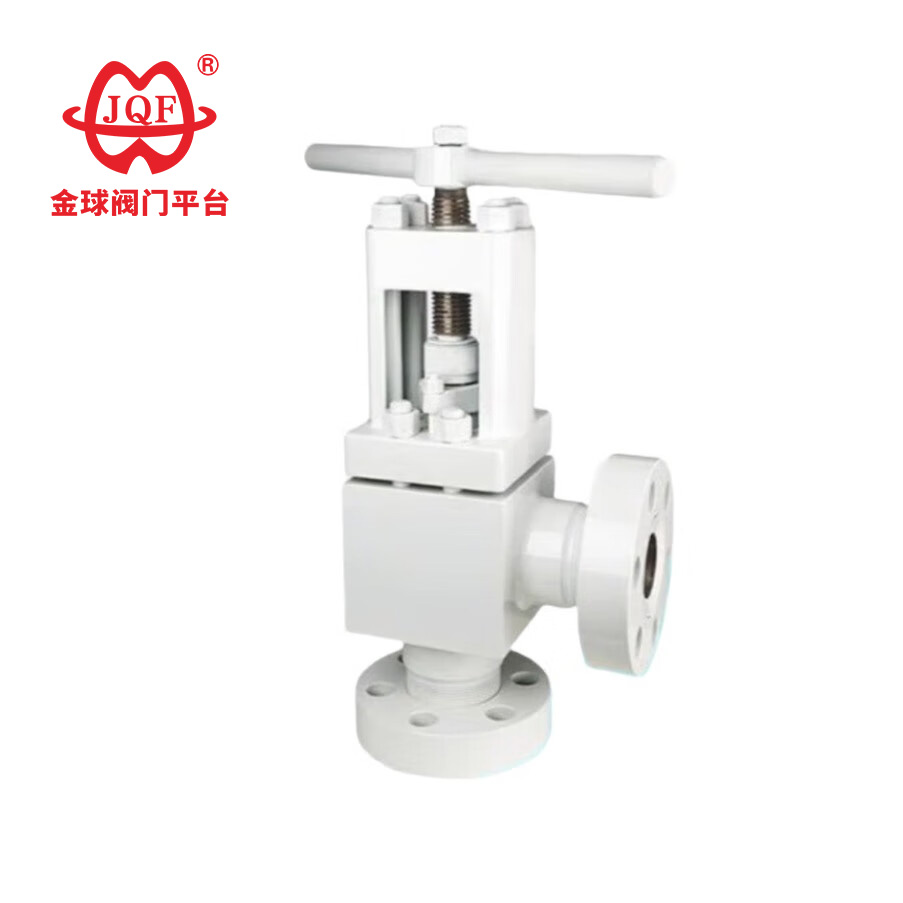

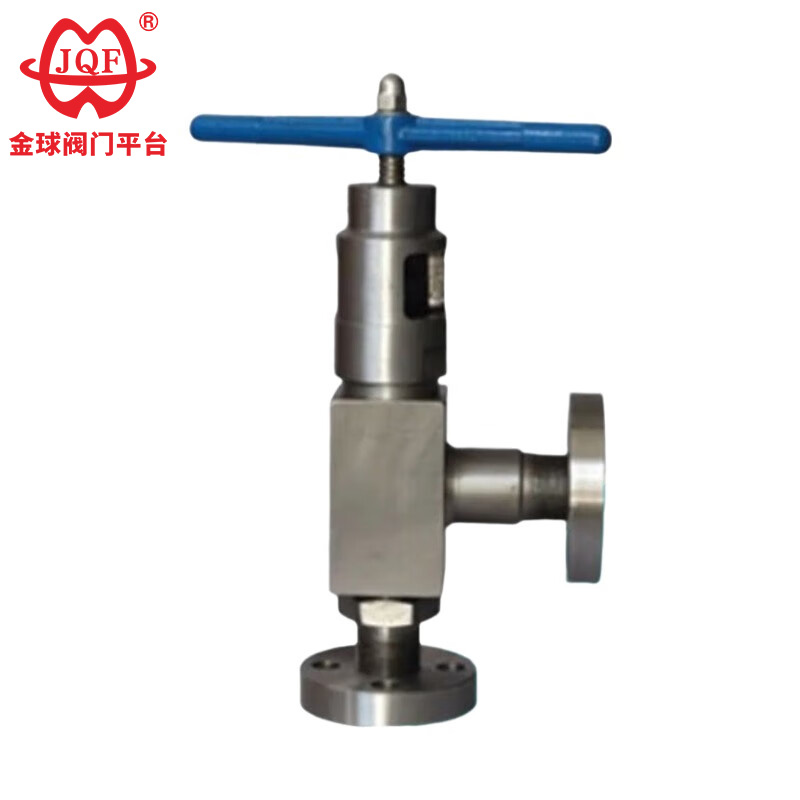

高圧アングル型グローブバルブ

JQFバルブは、ステンレス鋼および炭素鋼のボールバルブ、ゲートバルブ、グローブバルブ、チェックバルブなどのサービスと貿易を行う中国のバルブ工場およびメーカーです。この耐久性のある高圧力角タイプのグローブバルブは、最先端のグローバルバルブ技術を活用しており、合成アンモニア製造システムや肥料プラントの冷却システムでの使用に最適です。耐久性があり、メンテナンスが簡単です。当社はワンストップで高品質のバルブソリューションを世界中のお客様に提供しています。

お問い合わせを送信

製品説明

The biggest advantage of this customized high pressure angle type globe valve manufactured by Foshan Jinqiu Valve Co., LTD. supplier is that it can be installed at bends in piping systems, eliminating the need for 90° elbows and simplifying operation. This type of valve is ideally suited for use in synthetic ammonia production systems and refrigeration systems in fertilizer plants. For example, models J44H-160, J44H-320, L44H-160, and L44H-320 are all specifically designed for ammonia production systems.

当社を選ぶ理由

幅広いモデルの選択:
当社は、DN15 から DN200 までの幅広い直径の高品質高圧角タイプのグローブバルブと、さまざまなパイプラインのレイアウトと圧力要件を満たすために、1.6MPa や 2.5MPa などのさまざまな圧力クラス (上記の仕様表を参照) を提供しています。
完璧なサービスサポート:
専門的なコンサルティング: 当社の技術チームは、バルブがお客様のシステムに完全に適合することを確認するための選択サポートを提供します。
品質保証：当社の製品には明確な保証期間があり、サンプルテストをサポートしています。
便利な物流：強力なバンドルパッケージ、主要コンポーネントには明確なカラーコードがあり、現場での数えて設置するのに便利で、効率的な国際輸送も手配できます。

実施基準

ルールに従ってください	標準
設計と製造	GB12233/GB12235
構造の長さ	GB12221/JB96（ロングシリーズ）
構造の長さ	GB78/JB79（GB、HG、SH）
圧力試験	GB/T 13927
サイン	GB12220
可用性	GB/T12252

アングルバルブ・スロットル1.6MPa主接続口径

DN	L	D	D1	D2	f	b	z-φd	する	H1	H2
15	65	95	65	45	2	14	4-φ14	100	240	265
20	75	105	75	55	2	16	4-φ14	100	245	270
25	80	115	85	65	2	16	4-φ14	120	250	275
32	95	135	100	78	2	18	4-φ18	140	260	290
40	100	145	110	85	2	18	4-φ18	140	290	325
50	115	160	125	100	2	20	4-φ18	160	300	335
65	145	180	145	120	2	20	4-φ18	180	355	400
80	155	195	160	135	2	22	4-φ18	240	400	450
100	175	215	180	155	2	24	8-φ18	240	455	495
125	200	245	210	185	2	26	8-φ18	280	530	560
150	240	280	240	210	2	28	8-φ23	320	605	650
200	275	335	295	265	2	30	8-φ23	360	650	770

アングルバルブ・スロットル2.5MPa主接続口径

DN	L	D	D1	D2	f	b	z-φd	する	H1	H2
15	65	95	65	45	2	16	4-φ14	120	245	270
20	75	105	75	55	2	16	4-φ14	120	250	275
25	80	115	85	65	2	16	4-φ14	140	260	290
32	95	135	100	78	2	18	4-φ18	140	290	325
40	100	145	110	85	3	18	4-φ18	160	300	335
50	115	160	125	100	3	20	4-φ18	180	355	400
65	145	180	145	120	3	22	8-φ18	220	400	450
80	155	195	160	135	3	22	8-φ18	280	450	495
100	175	230	190	160	3	24	8-φ23	320	530	590
125	200	270	220	188	3	28	8-φ25	380	600	650
150	240	300	250	218	3	30	8-φ25	400	650	770
200	275	360	310	278	3	34	12-φ23	450	700	850
